DIY教程,需要彩色的5升装炭酸子,这个是制作水折零部件:

顶部聚乙烯,喷射口需要另外制作或购买;

约2厘米宽的塑料带;

4?5厘米宽双面

油基毡尖笔;

大型

大型机;

钳子;

辊,木材,

水火箭制作方法图解 自制水火箭的设计与制作

注意事项:如果想要尝试,需要家长陪同制作。

水火箭制作方法图解 自制水火箭的设计与制作

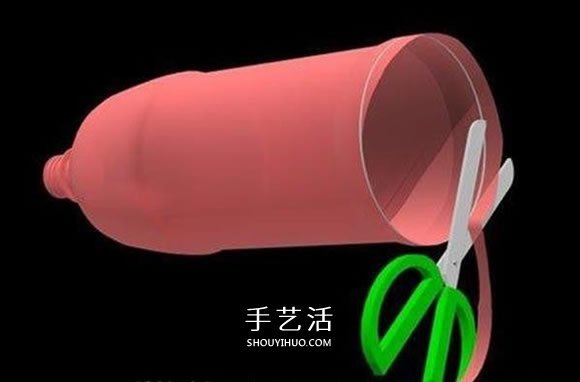

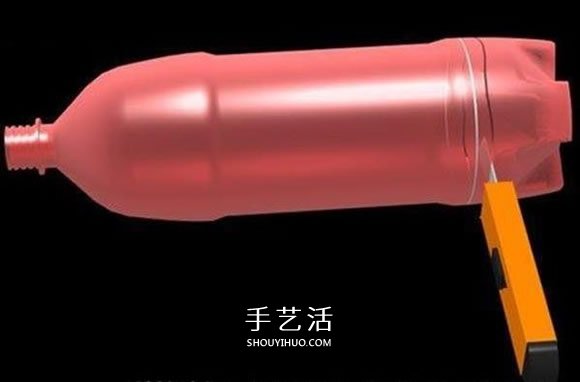

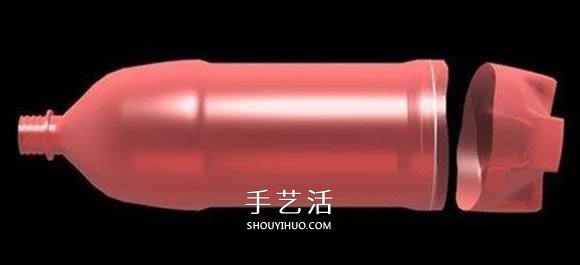

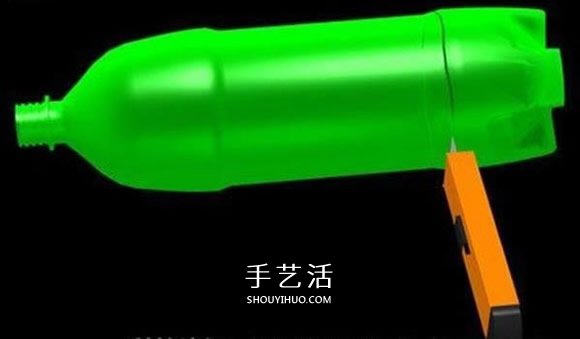

线的瓶底5厘米(见你白线)处剪掉。 从1厘米长的地方用剪子去掉。

水火箭制作方法图解 自制水火箭的设计与制作

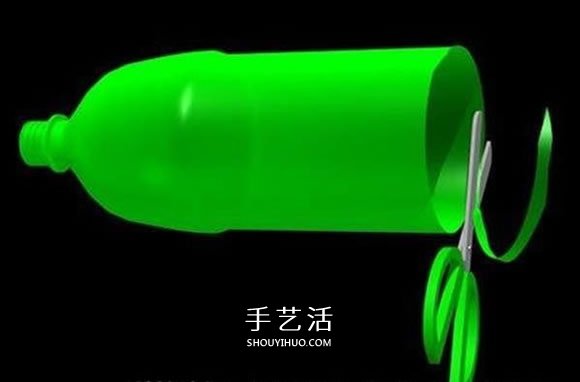

然后修整底部。

水火箭制作方法图解 自制水火箭的设计与制作

沿白线修整底部。

水火箭制作方法图解 自制水火箭的设计与制作

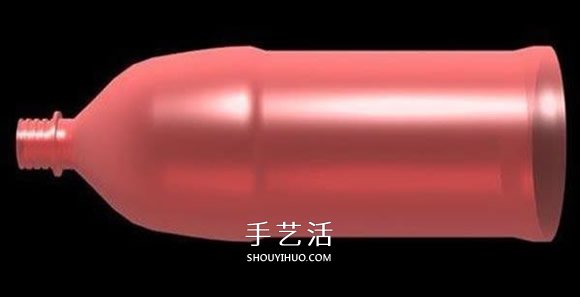

底部修整后的图片

水火箭制作方法图解 自制水火箭的设计与制作

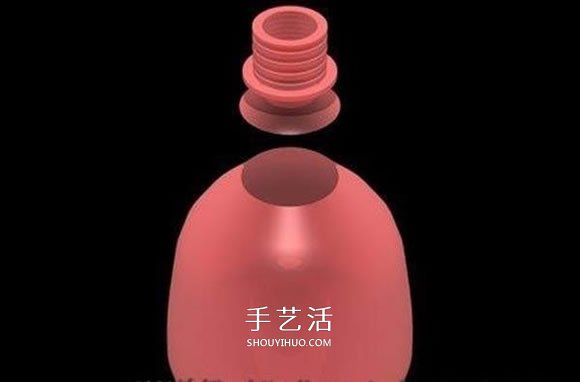

从壶嘴下约2厘米处剪下瓶嘴。

水火箭制作方法图解 自制水火箭的设计与制作

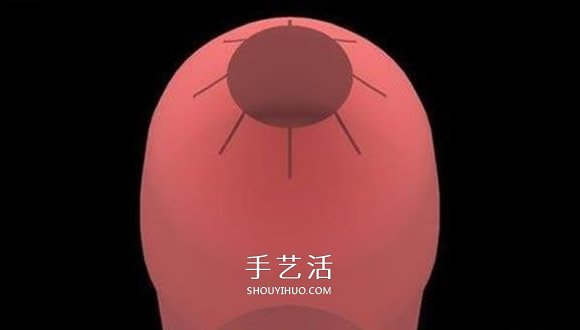

修剪出长度为1厘米?1.5厘米的8个缺口,要等分

水火箭制作方法图解 自制水火箭的设计与制作

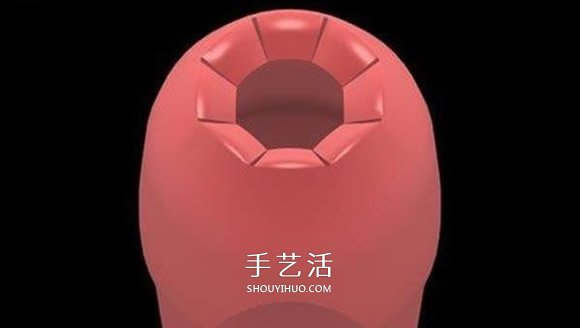

沿剪切部位向内折。

水火箭制作方法图解 自制水火箭的设计与制作

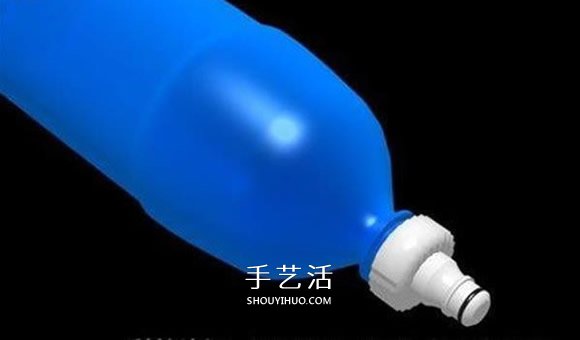

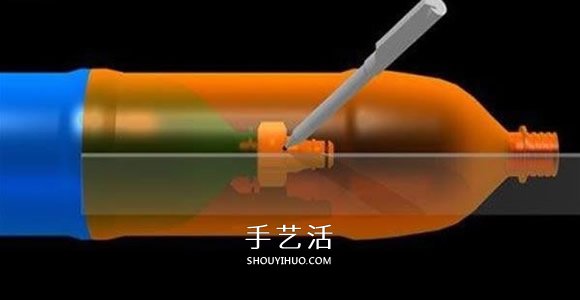

这个是水火箭喷嘴安装到一个新的瓶上。

水火箭制作方法图解 自制水火箭的设计与制作

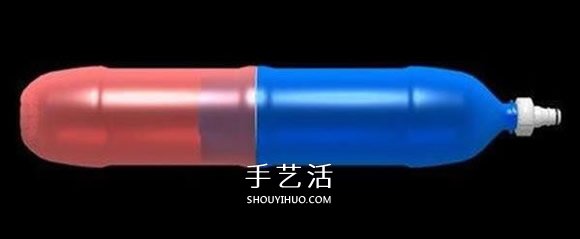

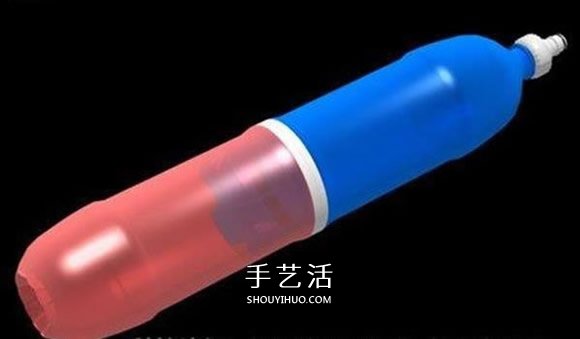

两个饮料瓶对接。

水火箭制作方法图解 自制水火箭的设计与制作

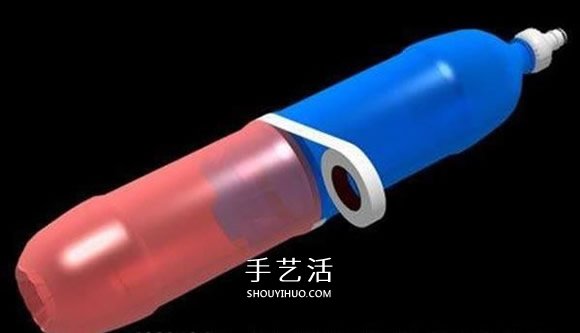

连接部位用塑料胶带包裹好。

水火箭制作方法图解 自制水火箭的设计与制作

用乙烯胶带包裹后,请两个饮料瓶安装的是否直。

水火箭制作方法图解 自制水火箭的设计与制作

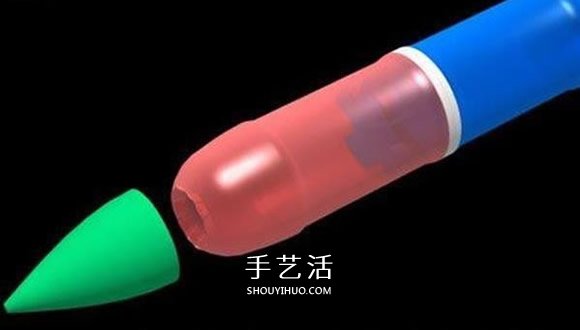

同样的方法用乙烯胶带安装火箭的头部。

水火箭制作方法图解 自制水火箭的设计与制作

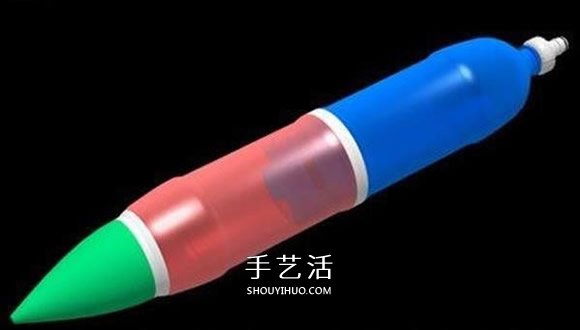

到这里,水火箭的箭身就出来了。

接下来让我们开始制作水火箭的

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

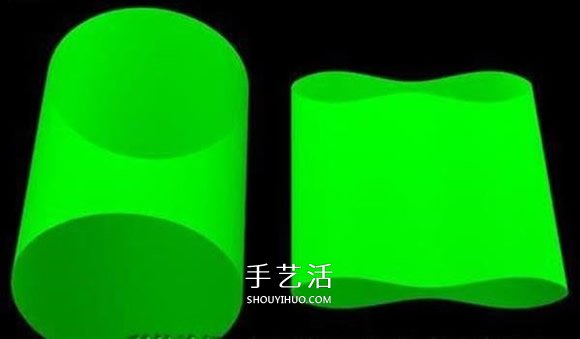

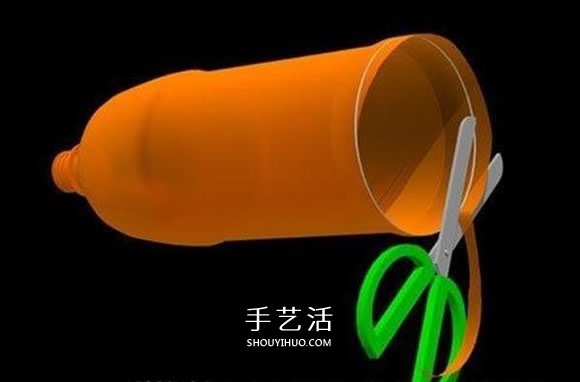

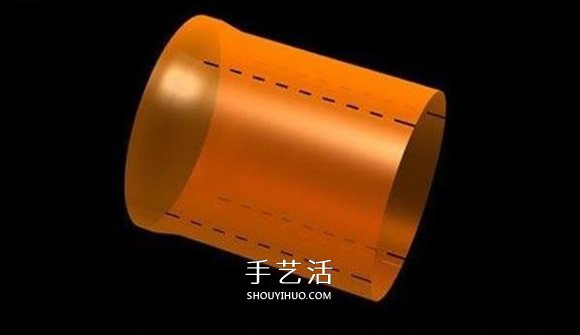

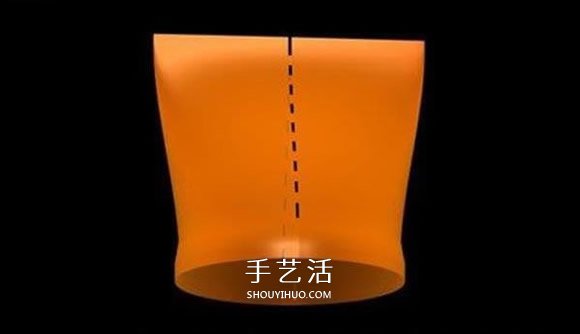

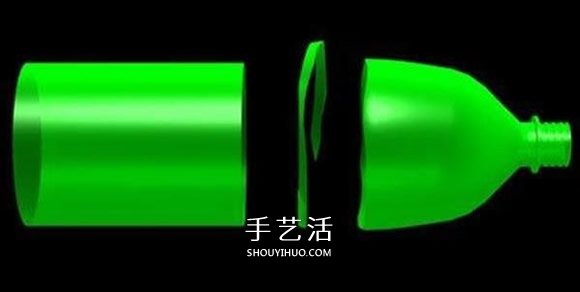

用剪刀剪下饮料瓶的中间部位。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

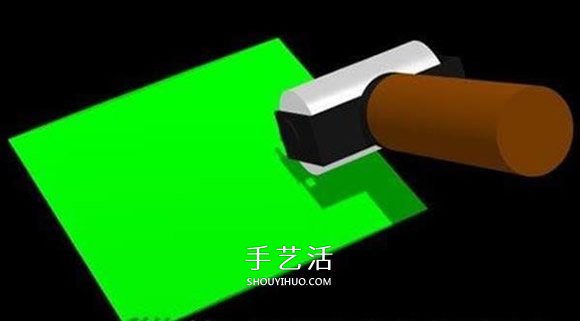

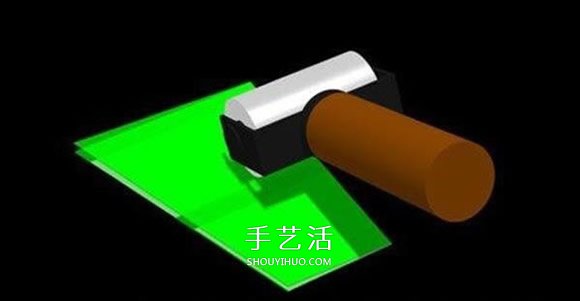

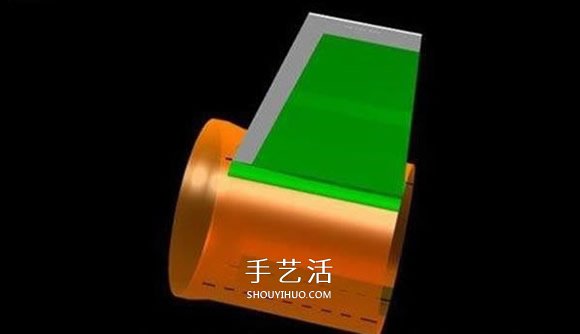

用滚子或,把它压平。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

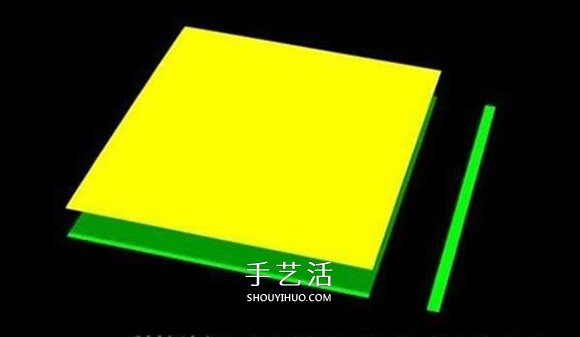

用一个样板制作出大小一样的方形。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

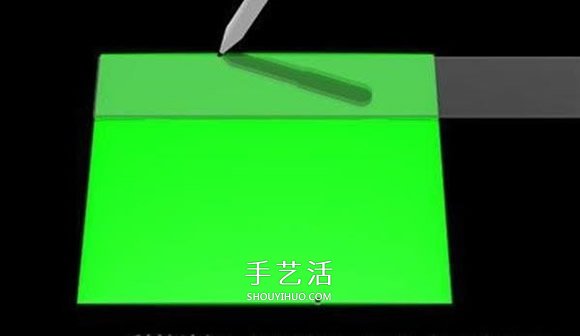

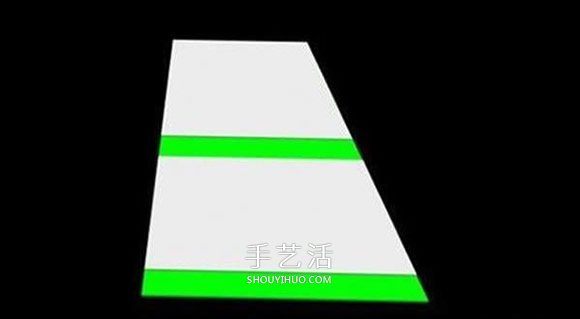

在两边5厘米处各点上一个点。

水火箭制作方法图解 自制水火箭的设计与制作

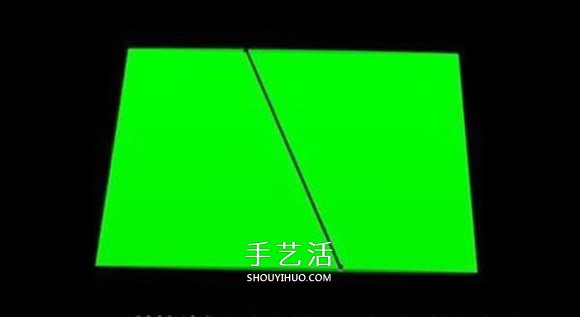

把两点连线。

水火箭制作方法图解 自制水火箭的设计与制作

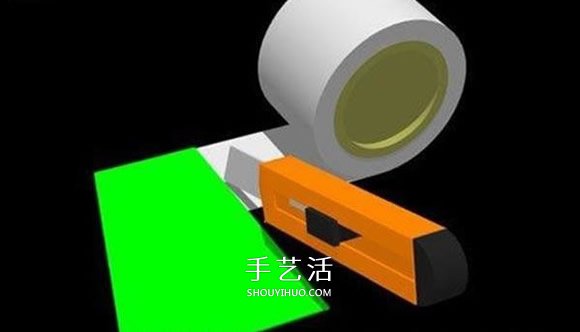

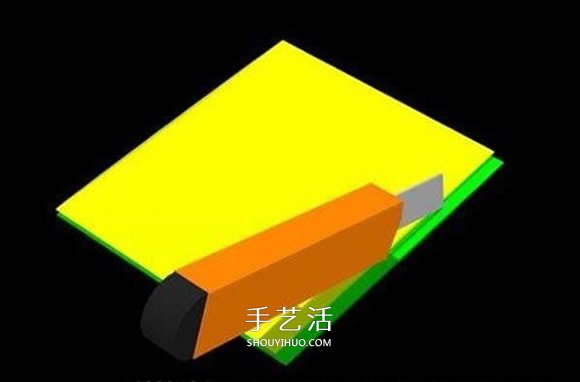

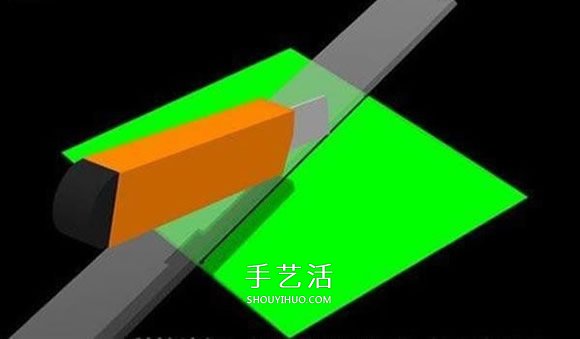

用刀子沿画线部位切来。

水火箭制作方法图解 自制水火箭的设计与制作

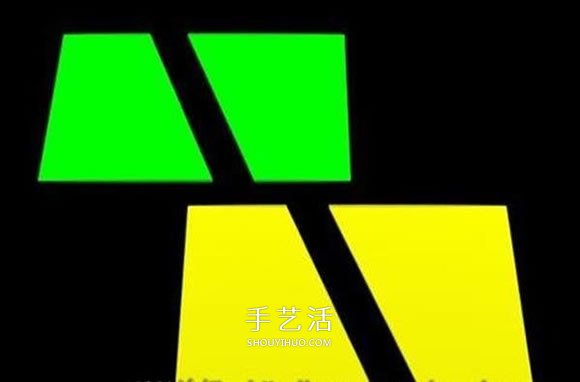

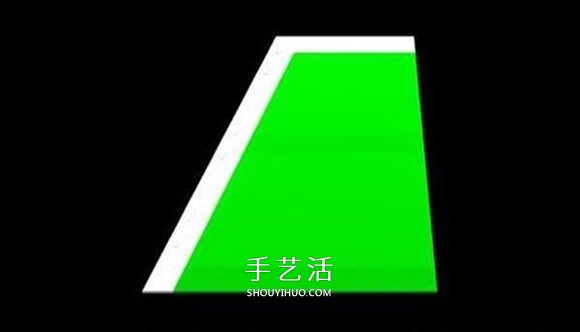

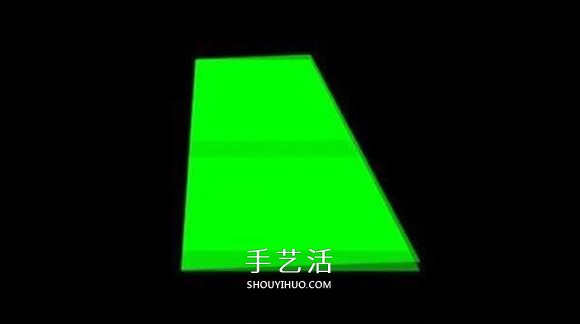

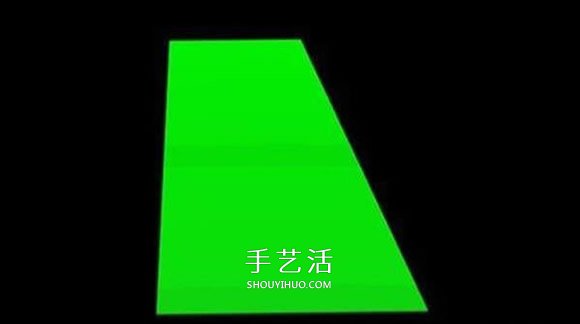

这是切开后的图片,保证大小相同。

水火箭制作方法图解 自制水火箭的设计与制作

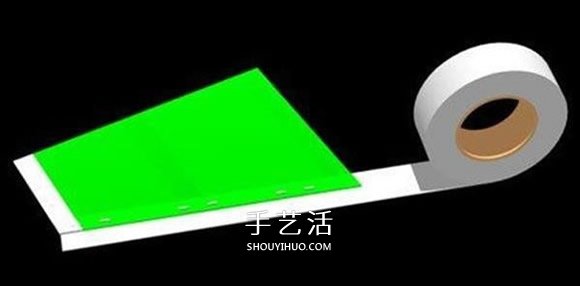

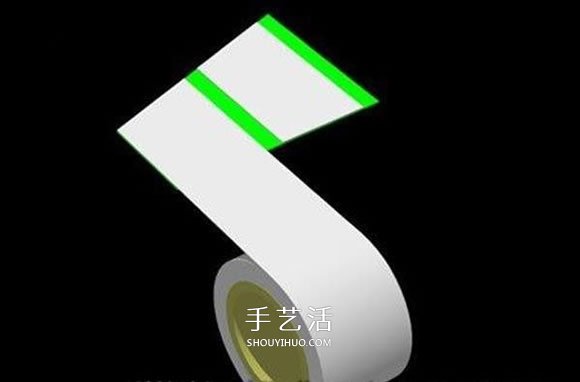

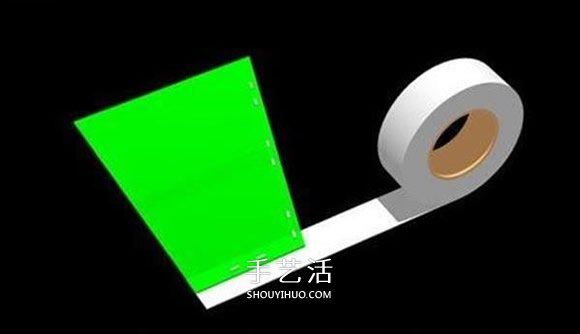

用1厘米的双面胶贴接。

水火箭制作方法图解 自制水火箭的设计与制作

注意,一定切割齐。

水火箭制作方法图解 自制水火箭的设计与制作

贴上部。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

撕开双面胶的内一侧

水火箭制作方法图解 自制水火箭的设计与制作

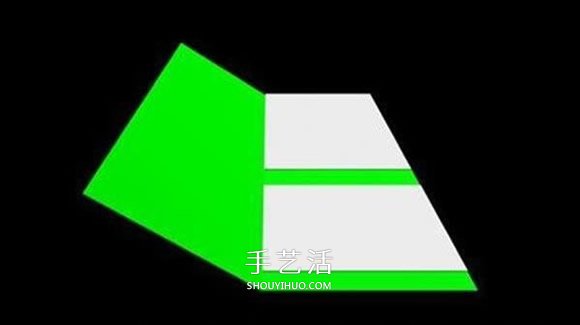

把两片样板对齐贴接到一起。

水火箭制作方法图解 自制水火箭的设计与制作

并压牢固。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

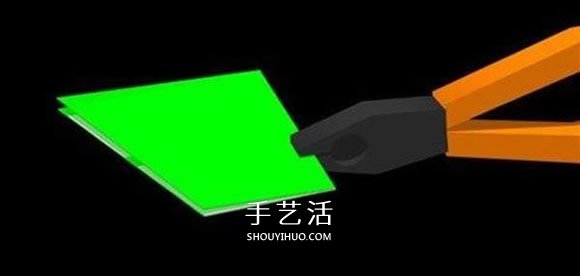

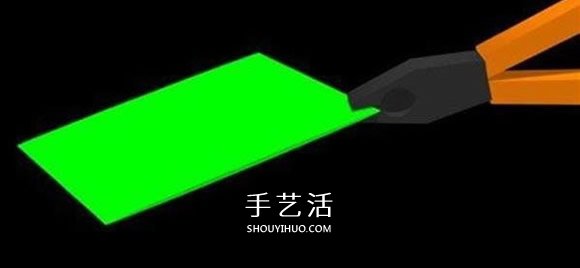

用钳子作出折痕。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

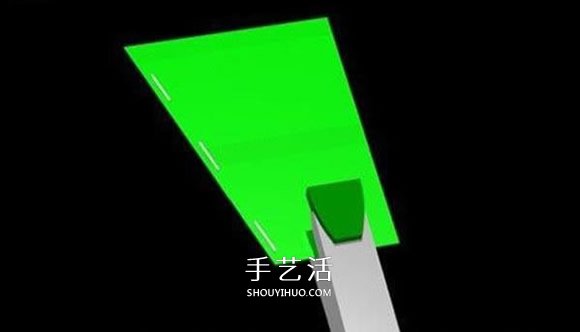

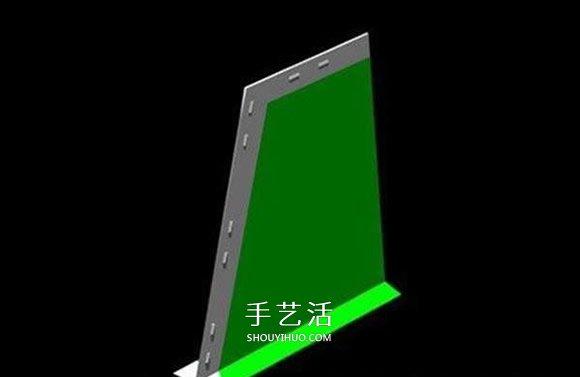

用钉书器钉上,以防止开裂。

水火箭制作方法图解 自制水火箭的设计与制作

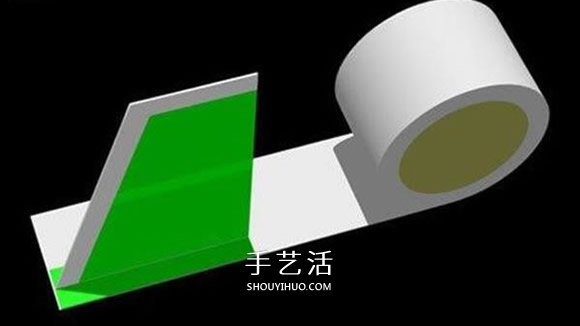

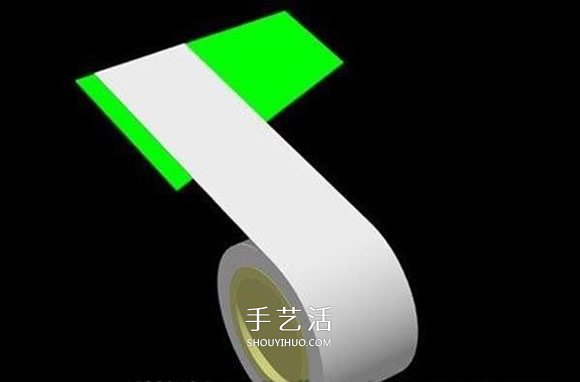

乙烯胶带贴上。

水火箭制作方法图解 自制水火箭的设计与制作

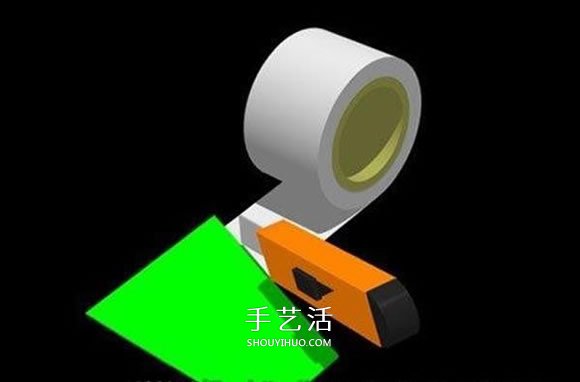

乙烯胶带帖上。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

底部折开。

水火箭制作方法图解 自制水火箭的设计与制作

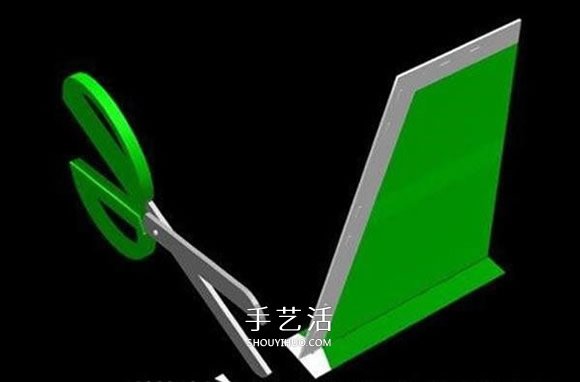

用剪刀修剪平整。

水火箭制作方法图解 自制水火箭的设计与制作

底部用双面胶带粘贴,切断多余部分。

水火箭制作方法图解 自制水火箭的设计与制作

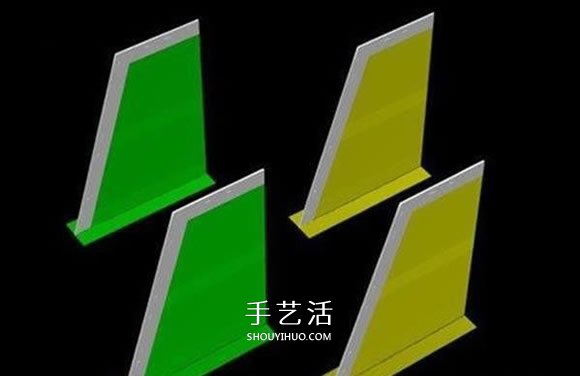

用同样的方法做出4个羽翼。

水火箭制作方法图解 自制水火箭的设计与制作

制作的

沿瓶底5厘米(见你白线)处剪下。

水火箭制作方法图解 自制水火箭的设计与制作

剪刀修整成型

水火箭制作方法图解 自制水火箭的设计与制作

找出喷嘴2cm处,并做出标记。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

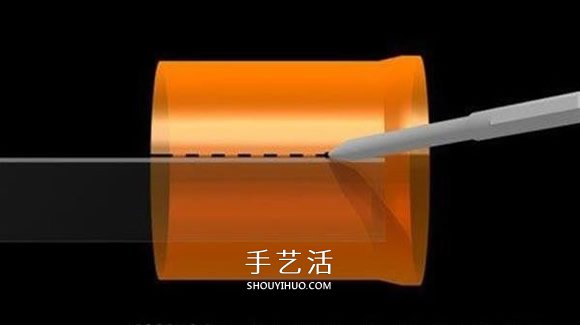

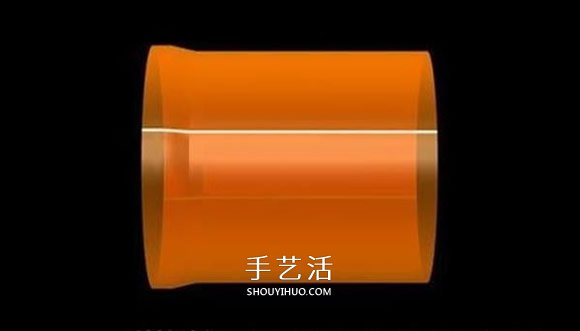

画出对称线。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

用双面胶沿虚线帖接。

水火箭制作方法图解 自制水火箭的设计与制作

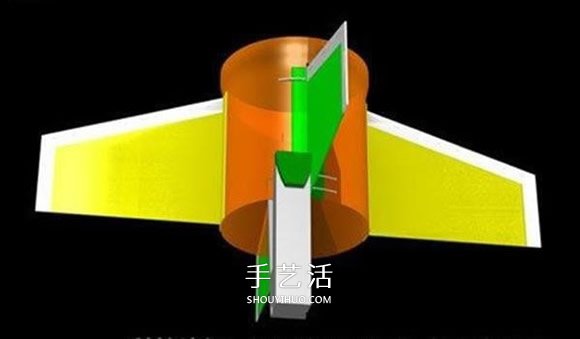

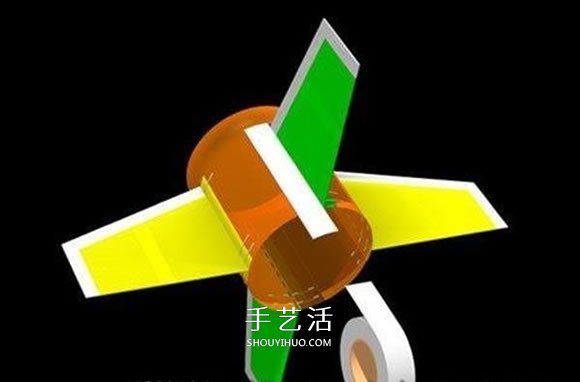

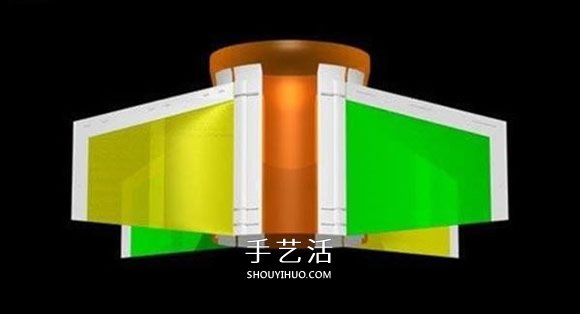

对称四面帖接。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

两边用钉书器加固。

水火箭制作方法图解 自制水火箭的设计与制作

乙烯胶带贴牢固。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

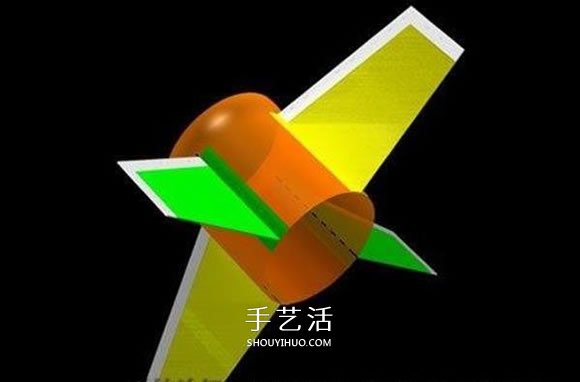

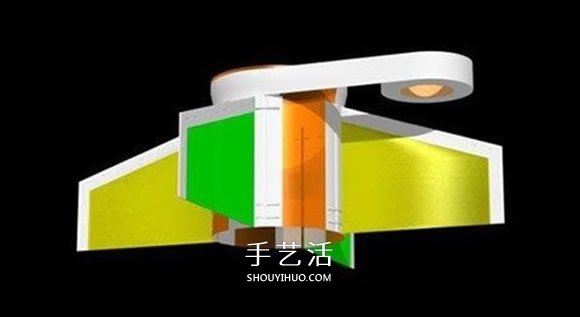

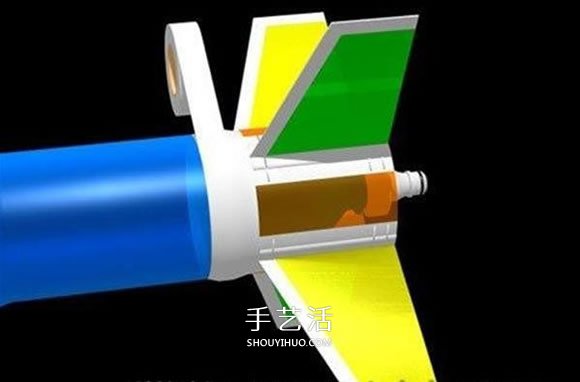

连接到水火箭的底部。

水火箭制作方法图解 自制水火箭的设计与制作

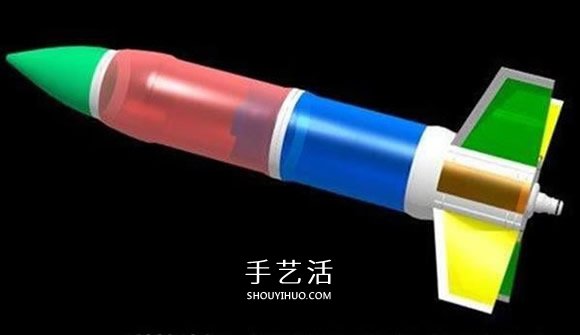

怎么样,水火箭到这里就已经做完了。

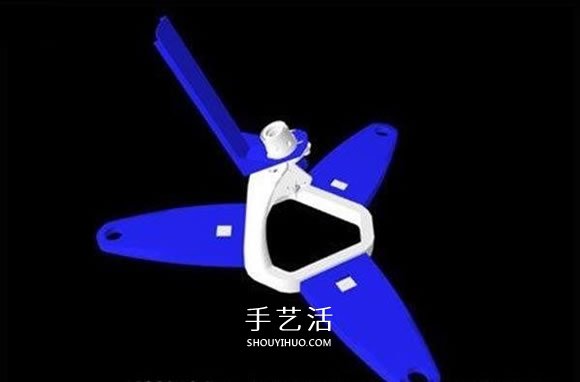

水火箭发射台的制作。

水火箭制作方法图解 自制水火箭的设计与制作

替换发射台脚。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

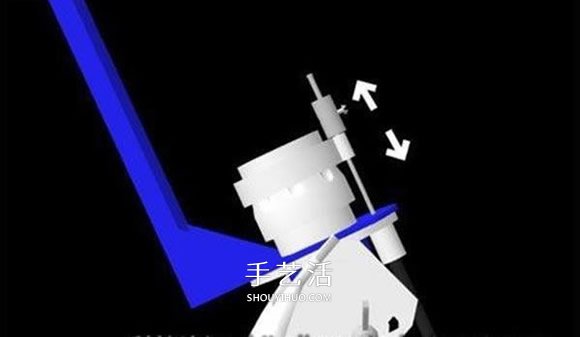

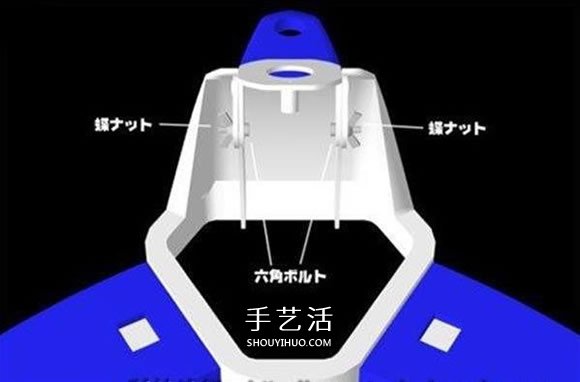

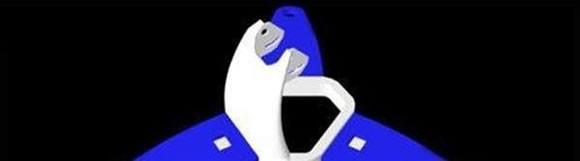

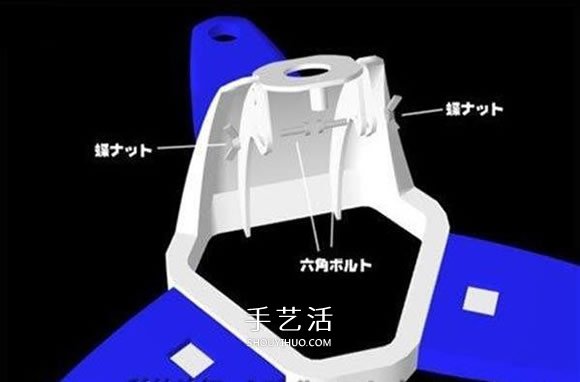

喷嘴下面可改变角度的六角螺栓和螺母

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

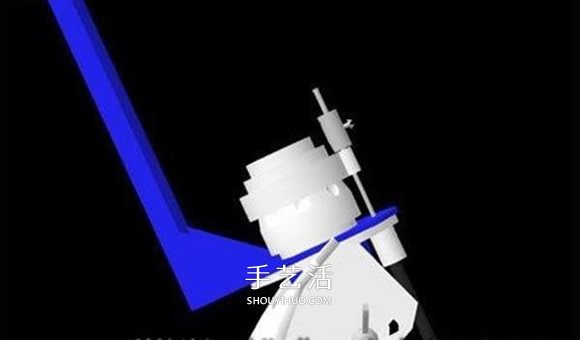

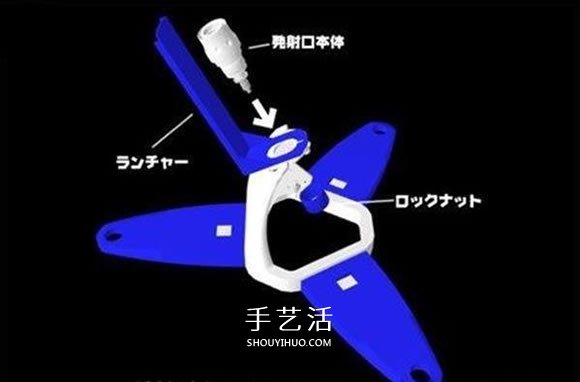

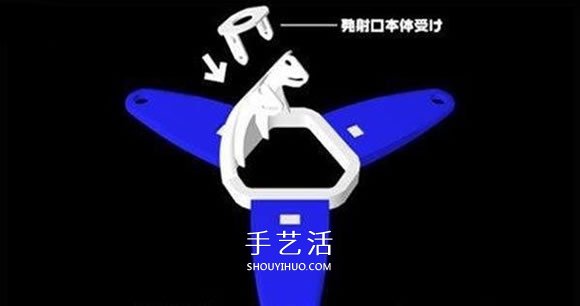

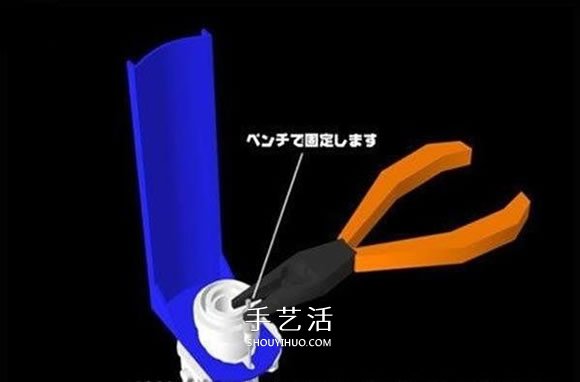

这个是发射喷嘴的安装。

锁螺母来确保发射口。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

组建一个

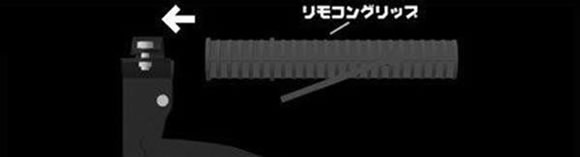

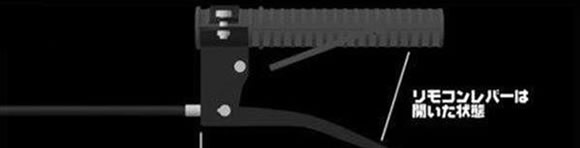

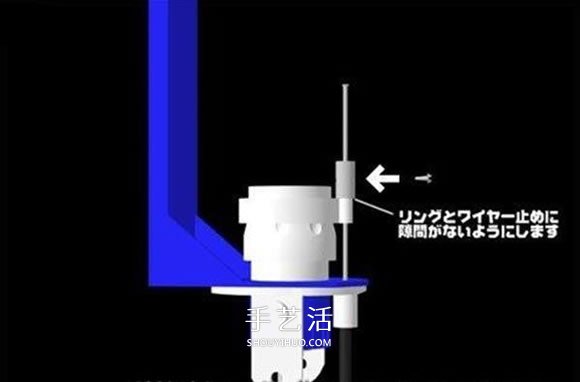

通过远程控制杆,以确保并拧紧螺丝。

水火箭制作方法图解 自制水火箭的设计与制作

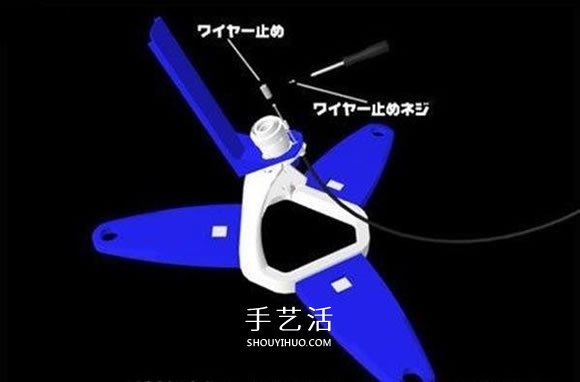

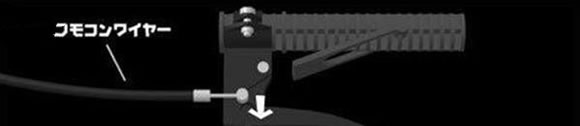

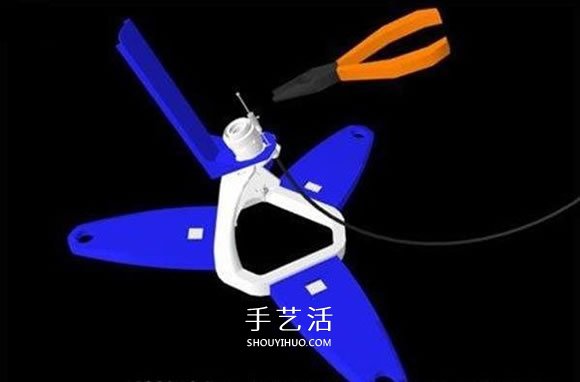

附加远程控制线远程控制的杠杆。

水火箭制作方法图解 自制水火箭的设计与制作

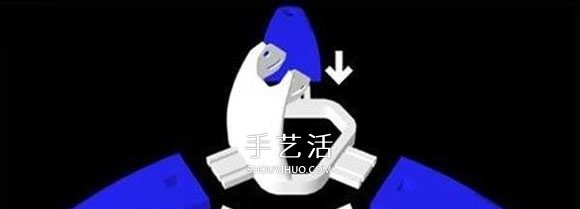

附加的上发射台远程控制。

水火箭制作方法图解 自制水火箭的设计与制作

请确保线有足够的长度。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

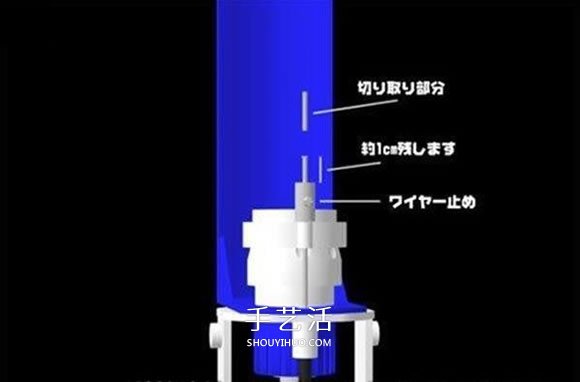

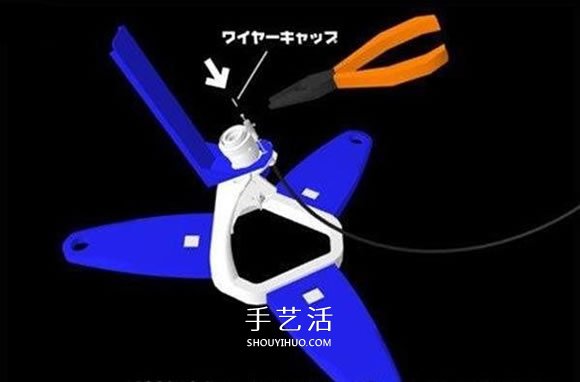

约1厘米,剪掉多余的电线。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

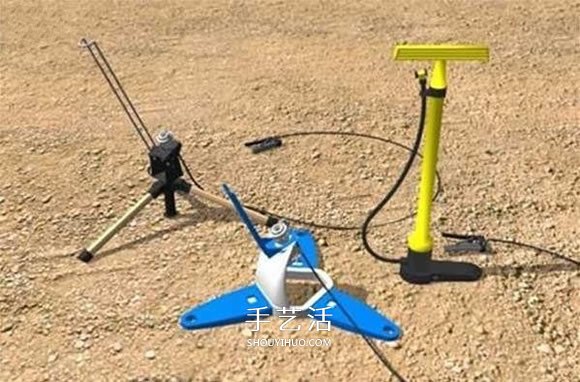

如果没有问题的操作完成。

水火箭制作方法图解 自制水火箭的设计与制作

水火箭制作方法图解 自制水火箭的设计与制作

一般来说,单级多推水火箭涉及推进器和箭体的推力差问题。由于是靠重力自然实现的“被动分离”,因此推进器的推力一定大于箭体推力,以保证水火箭升空时二者推力和最大且为一体,当推进器推力耗尽时,由于重力作用自然脱落。主箭体则继续飞行。这种火箭的优势是,不涉及复杂的多级分离技术,同时拥有较大的推力,制作较为简单。而要注意的是,箭体喷口直径要小于推进器喷口直径以实现推力差。一般箭体使用回收技术。

水火箭制作方法图解 自制水火箭的设计与制作

1.在熟悉了水火箭的基本制作后,可以尝试制作大型及多级水火箭的制作。选用质量较轻的金属做成,提供气压由气泵完成。

2.多级火箭的制作:把几个水火箭绑在一起,由一个进气孔提供气压.同时喷出水柱,提高水火箭的飞行能力。

2、将其中一个宝特瓶分割成3部分;将瓶口及中段留下。

3、将留下的瓶口及中段,分别套上另一宝特瓶的底部及瓶口,记的涂上黏着剂并用绝缘胶带固定。

ps:必须保持火箭的箭身是一直线。

4、利用厚透明版制作尾翼四片,并将其平均分配固定在火箭的后半部。

ps:涂上黏着剂并用胶带确实固定。未平均分配或未固定会影响火箭行进的方向。

5、套上火箭头及喷嘴,准备展翅高飞了。

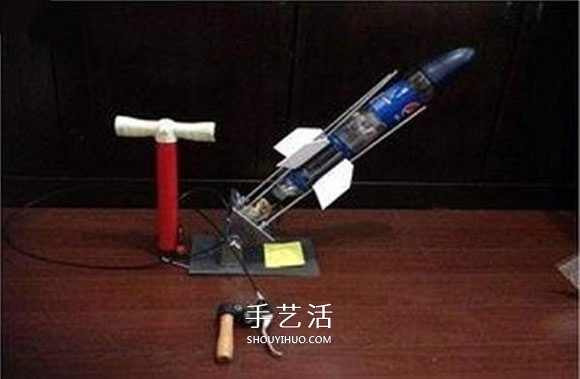

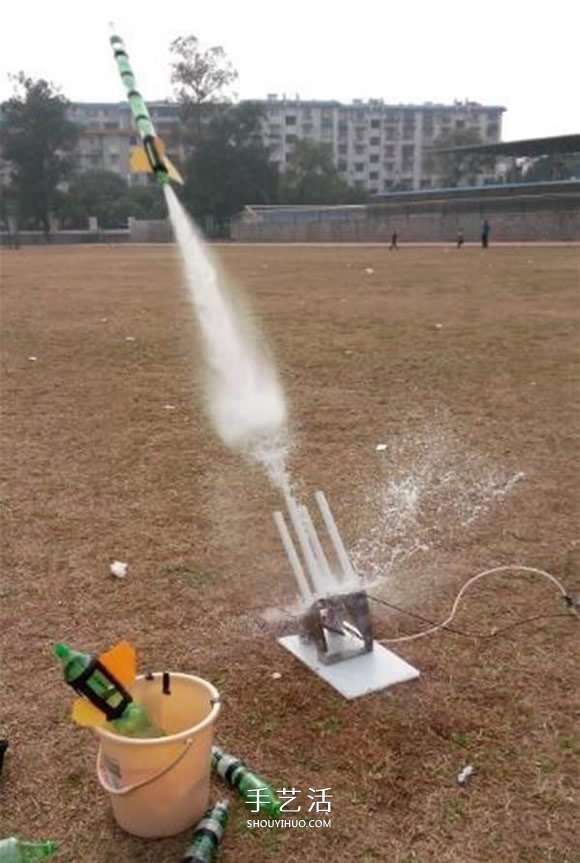

6、在发射架上准备发射。
