自制水冷床垫的教程

自制水冷床垫的教程

下面介绍的是制作方法,没空调的房间夏季必备!在手工制作过程中要注意安全,特别要防止漏电哦,能不做还是不做了吧,安全为上,买个空调也不算贵啦。具体DIY方法,请参考下面的图示教程。

教你自制水冷床垫!没空调的宿舍夏季必备!

主要材料:

脸盘一个12v小水泵一个

温度计一支12v变压器一个

8mm长点长点

三通接头5个水冷块1个

若干扎绳12个

所需

钳子一把一卷

温度计一支电线数干

制作步骤:

第1步:

自制水冷床垫的教程

1.首先,去花鸟鱼虫市场还是什么tb还是哪买一个12v的小水泵,用它可以实现垫的,里面的金属棍状物体是温度计,可以实时了解水的温度

第2步:

自制水冷床垫的教程

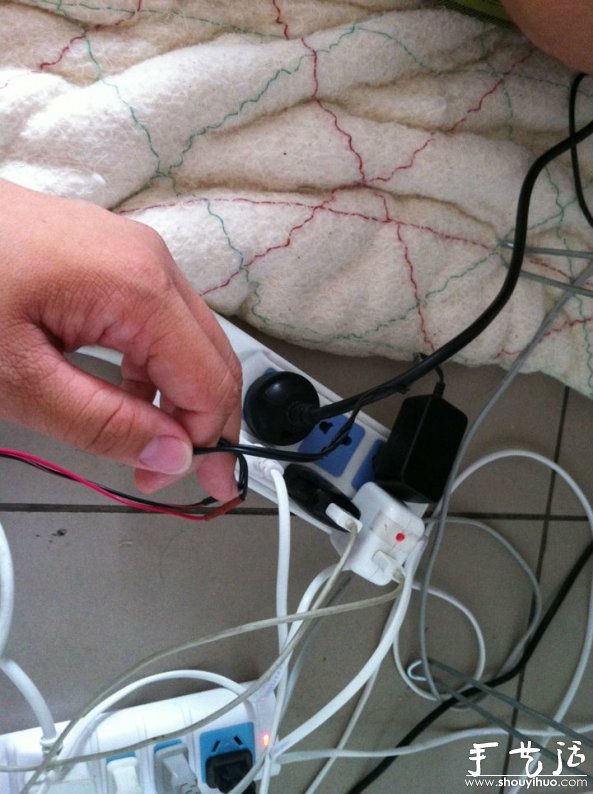

2.用一个一般啊还是什么只要是12v的变压器就好,负责给水循环系统,系统供电

第3步:

自制水冷床垫的教程

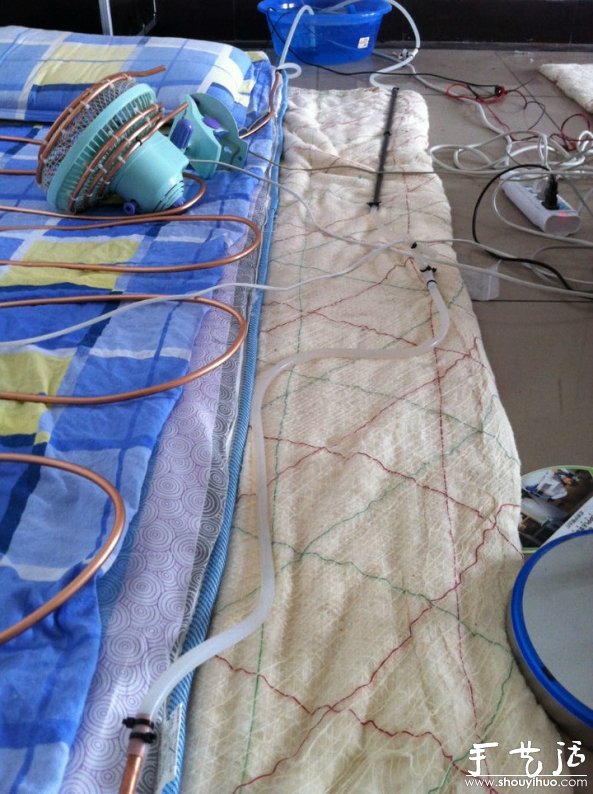

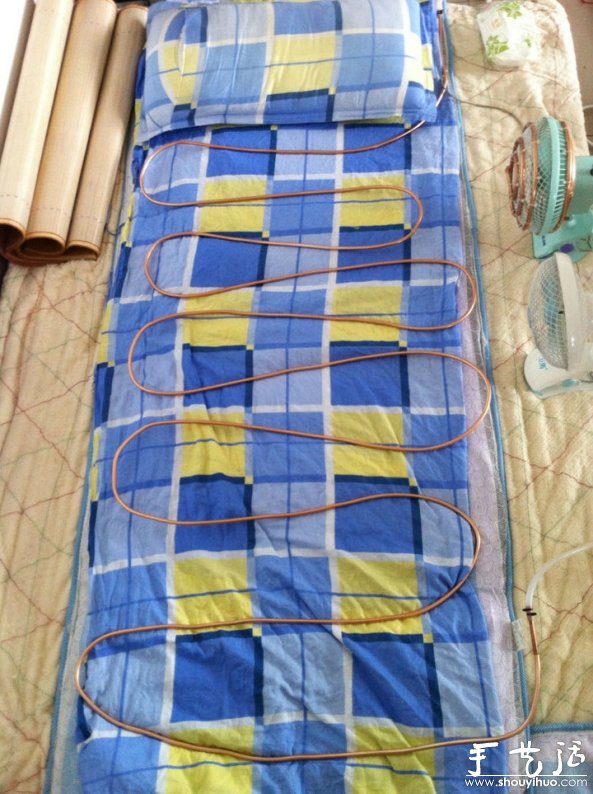

3.现在开始铺设管道,我用的是8mm的铝管,两头铸铜,铝管的优点是可以便于弯曲,较硬,两者冷却的效果差不多,在弯曲的时候记得避开头和脚,因为接触面积较小,也没什么用,在自己身体部位多铺一些管子

第4步:

自制水冷床垫的教程

4.然后把管道一端与水泵出水口用一个塑胶管连接,连接方法后面会讲到,有需要的可以预留出水冷快的安装接口

第5步:

自制水冷床垫的教程

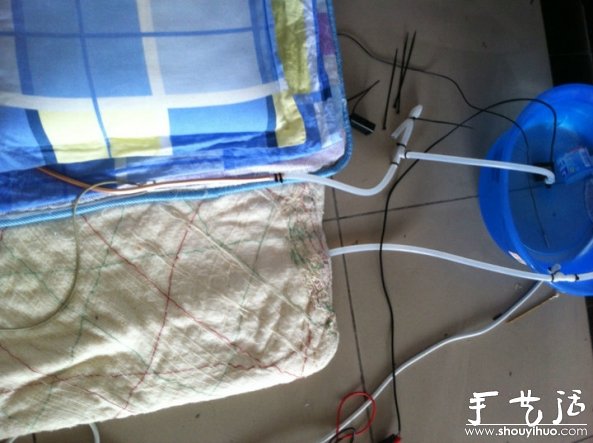

5.管道另一端用胶管连回水盆,或者水源充足的话可以直接排到下水道里,这样做可以避免热水重新进入水泵,由于是宿舍,只能用一盆水做循环,条件好的可以将自来水直接接入,但是废水量大,不建议!【现在提倡低碳,少开空调(去他的!)】

第6步:

自制水冷床垫的教程

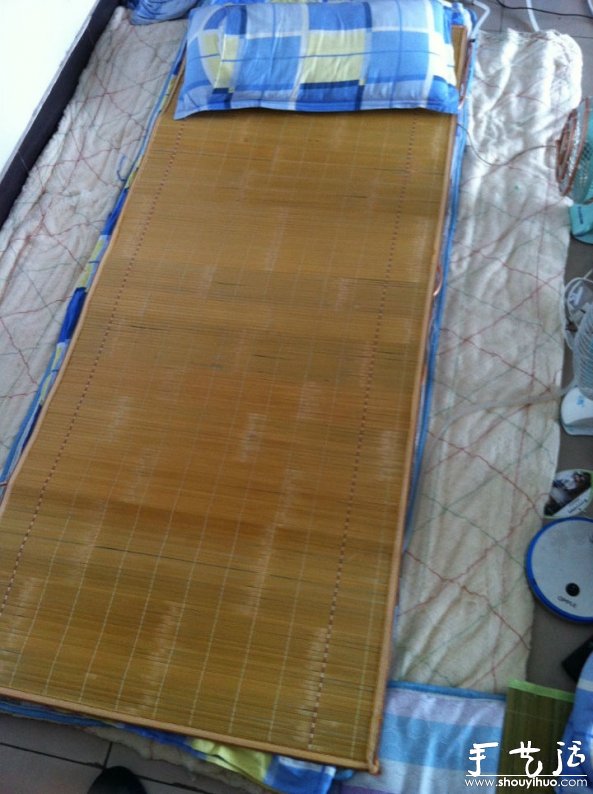

6.水循环做好以后把席子铺上,如果觉得硌可以铺一些软一点的东西,但是冷就不那么容易传上来了,其实感觉不到,下面本来铺的就是褥子,管子会沉下去

第7步:

自制水冷床垫的教程

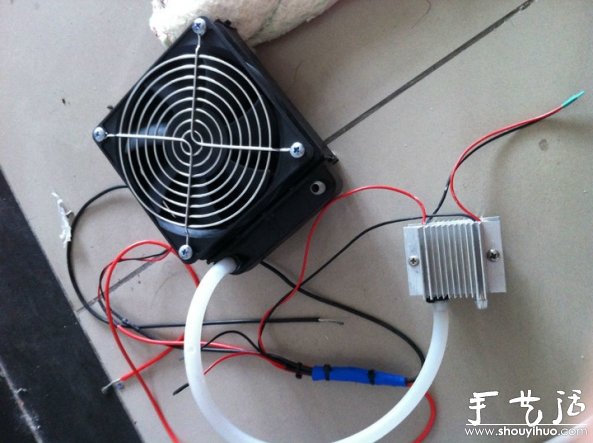

7.如果觉得循环系统里的水不够冷,可以买一套这种水冷块,是散热用,下面的铝合金是散冷片,里面有制冷片,可以把制冷快冷却到-15°C,把制冷快一端放到水盆里,如果觉得还不够冷的话可以进行多级制冷,然后把12v电源与之前水泵的电源并联,通水冷却,或者可以考虑风冷,但是散热效果没有水冷好,只能达到零度左右,后面还有一种适合学生使用的更加简便的制冷方法

第8步:

自制水冷床垫的教程

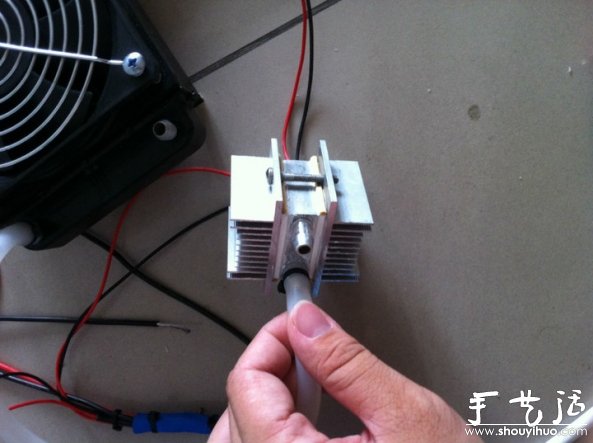

8.这个就是制冷块,我这个是水冷的,是以前做时剩下的,中间有两片制冷片,12v供电

第9步:

自制水冷床垫的教程

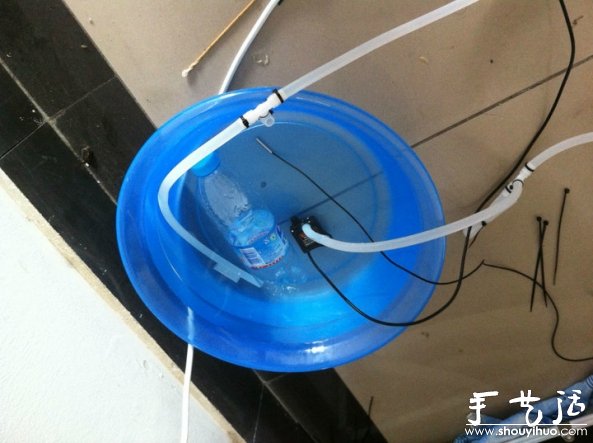

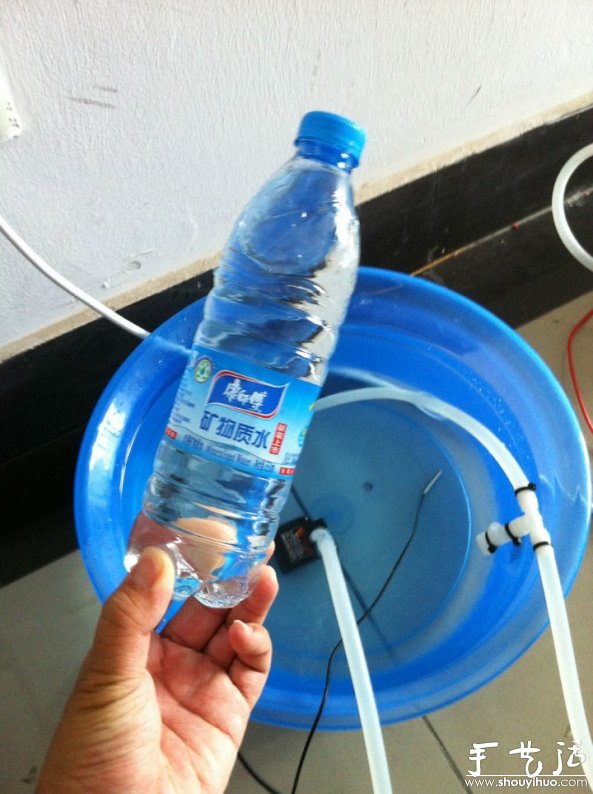

9.如果之前的制冷片觉得麻烦可以在小卖部买这种冻好的水,可以叫阿姨帮忙冻一下,冻成冰坨子最好!然后把它扔进你的水箱里(也就是水盆...)这样水循环里的水就足够凉了

第10步:

自制水冷床垫的教程

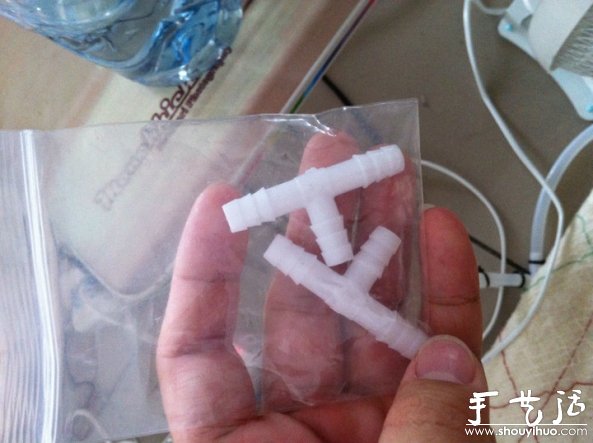

10.最后说一的连接,我这里买的是这种三通的连接管,也有两通的,适用于胶管与胶管之间的连接。

第11步:

自制水冷床垫的教程

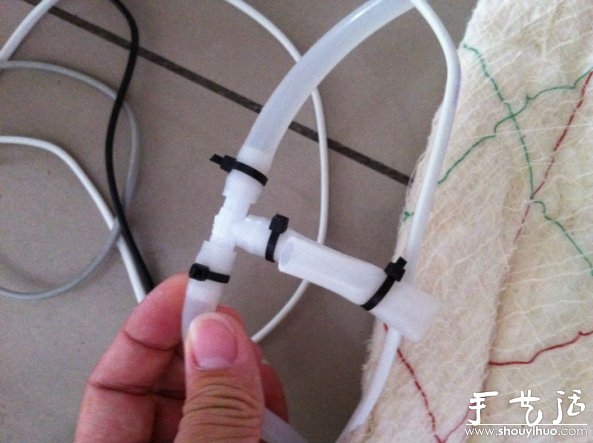

11.然后用那种扎紧!一定要扎紧!否则会!漏水就不了!!切记!所有管道连接完毕后要通一会水进行漏水!用不到的地方也要扎紧!

第12步:

自制水冷床垫的教程

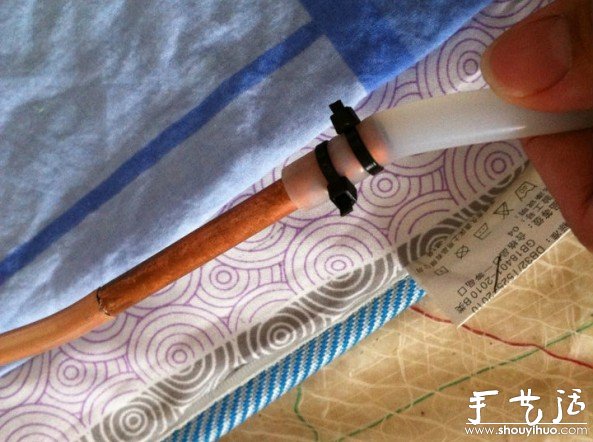

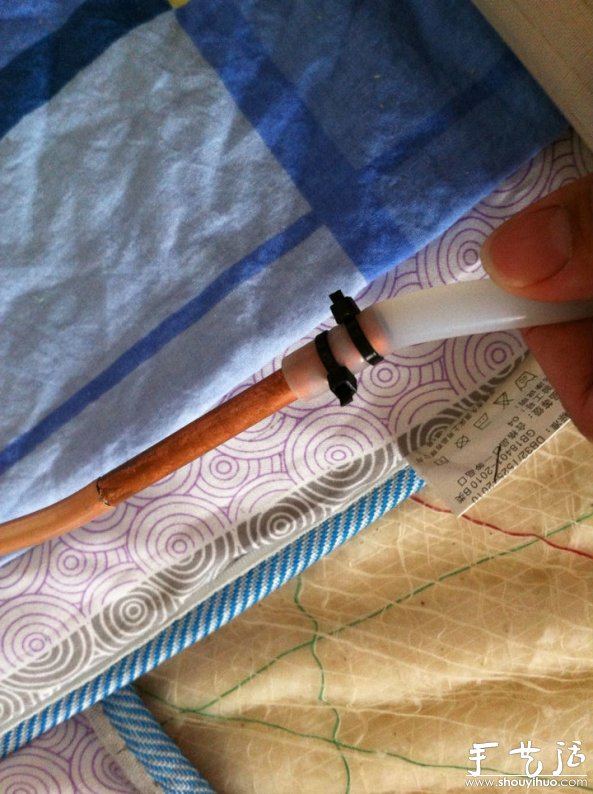

12.这是胶管与铝管连接的地方,买材料的时候要考虑内外径的配合!否则会不严导致漏水!用扎带扎紧!这样,你的水冷床垫就做好了!
