自制电容笔简单一点的 电容笔DIY图解教程

自制电容笔简单一点的 电容笔DIY图解教程

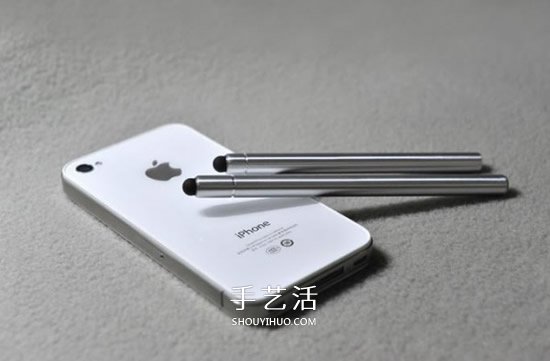

是利用导体材料制作的具有导电特性、用来电容式屏幕完成人机对话操作用的笔。分享一个电容笔的教程,先来一张早期作品图,无内置磁块。

自制电容笔简单一点的 电容笔DIY图解教程

此为最新作品:加长版内置电容笔。

自制电容笔简单一点的 电容笔DIY图解教程

下面介绍具体制作方法:

自制电容笔简单一点的 电容笔DIY图解教程

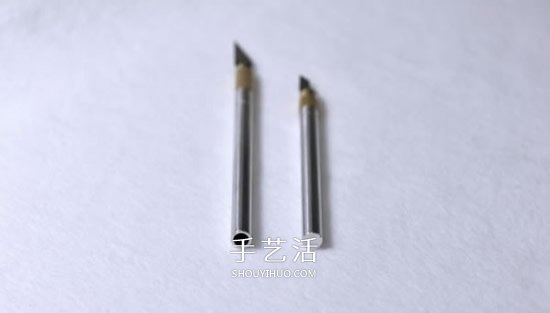

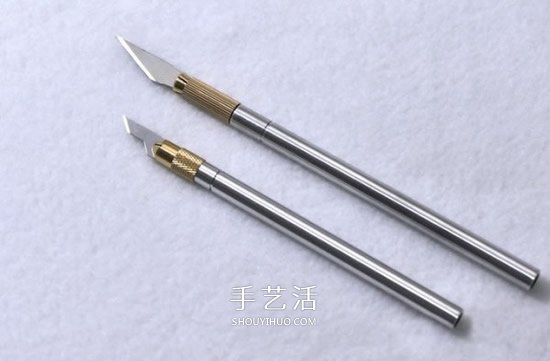

准备一把铝合金刻刀。

自制电容笔简单一点的 电容笔DIY图解教程

空心的铝合金刀杆正好内置磁铁。

自制电容笔简单一点的 电容笔DIY图解教程

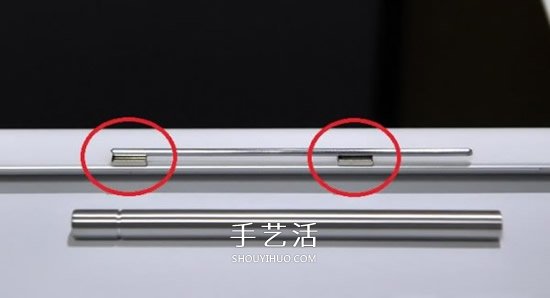

计算好磁铁的位置,如图中为适用于作者IPAD的磁吸位置。

自制电容笔简单一点的 电容笔DIY图解教程

给磁铁涂上胶或

自制电容笔简单一点的 电容笔DIY图解教程

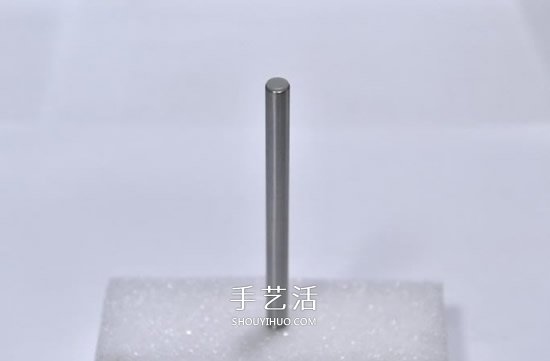

将磁铁与胶粘在一起。

自制电容笔简单一点的 电容笔DIY图解教程

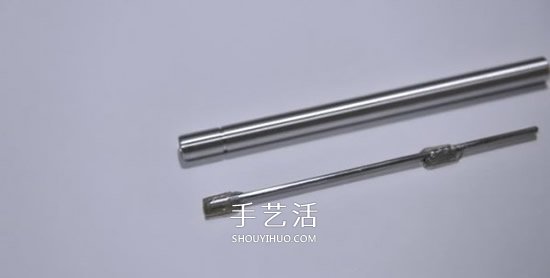

将磁棒放置在刻刀刀杆中,注意要把电容笔头的位置留出来,约3-5mm,视你购买的电容笔头为准。

自制电容笔简单一点的 电容笔DIY图解教程

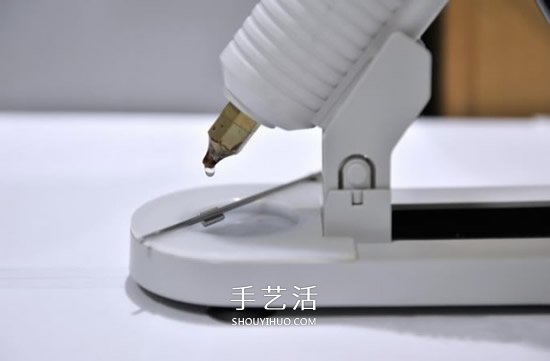

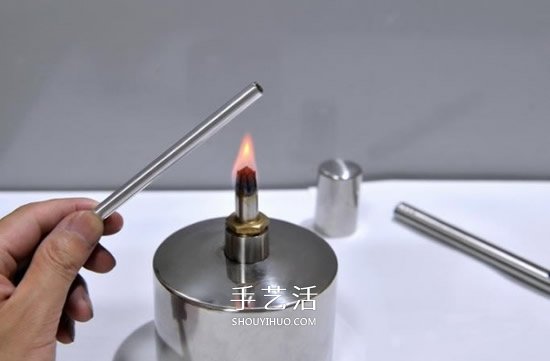

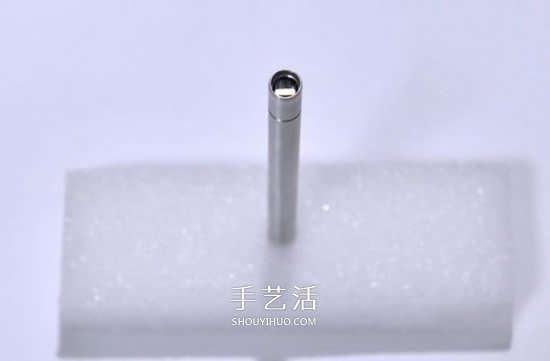

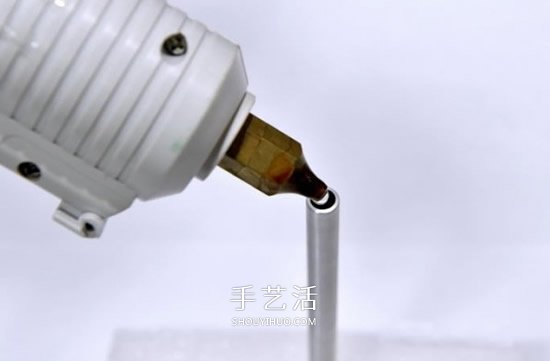

在笔杆尾部注入玻璃胶或热熔胶,固定内部磁棒。

自制电容笔简单一点的 电容笔DIY图解教程

笔杆内的胶体尽可能的均匀,以达到最佳手感。

自制电容笔简单一点的 电容笔DIY图解教程

将笔杆尾部上盖,视个人喜好,黄豆尽管上。

自制电容笔简单一点的 电容笔DIY图解教程

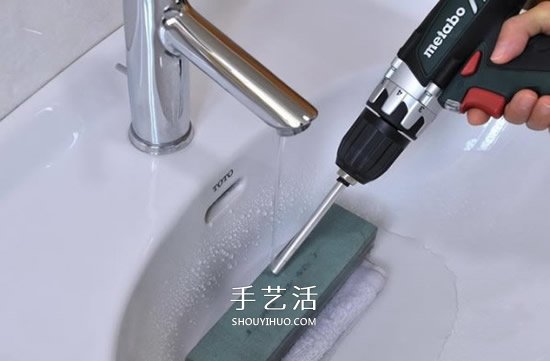

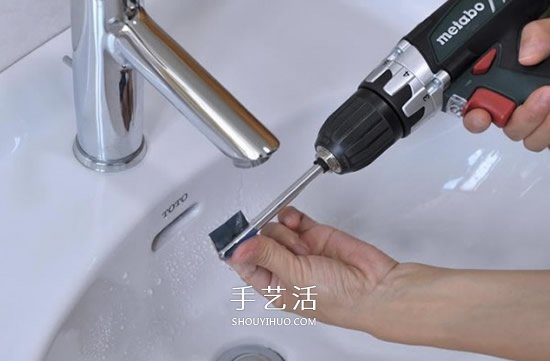

这里为了追求完美,加入了打磨工序,让笔杆尽可能的接近华美。

自制电容笔简单一点的 电容笔DIY图解教程

进一步打磨。

自制电容笔简单一点的 电容笔DIY图解教程

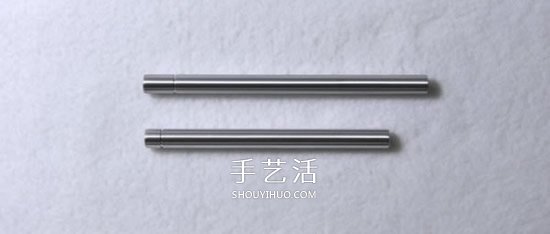

华丽丽的电容笔杆完成了。

自制电容笔简单一点的 电容笔DIY图解教程

采购一个Bamboo Stylus的品牌笔头。

自制电容笔简单一点的 电容笔DIY图解教程

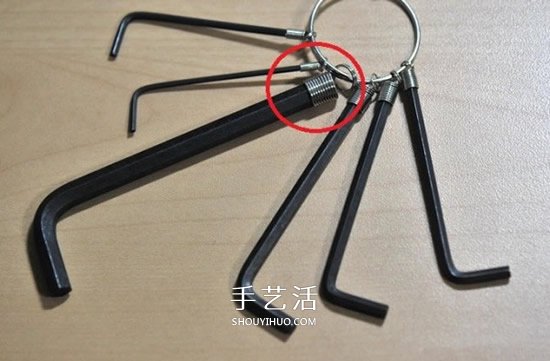

发现内六角扳手上的,有一个内径正好是5.8mm,用来扣住bamboo stylus 的6mm电容笔头十分完美。

自制电容笔简单一点的 电容笔DIY图解教程

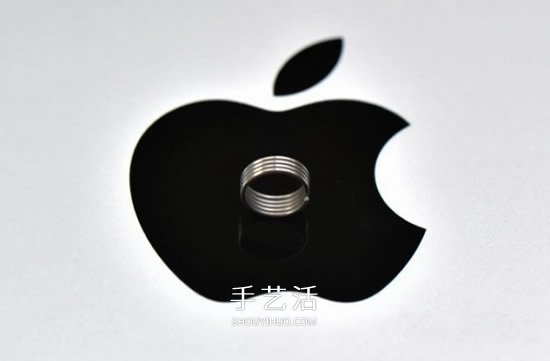

截下来的弹簧。

自制电容笔简单一点的 电容笔DIY图解教程

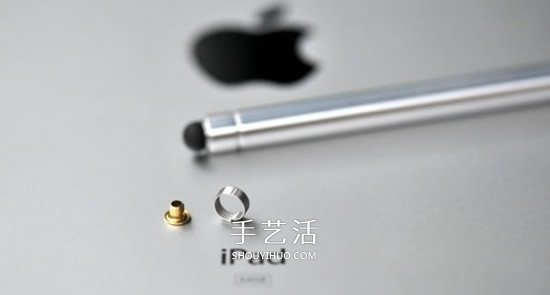

再找一个直径是3mm,高度也是3mm的小

自制电容笔简单一点的 电容笔DIY图解教程

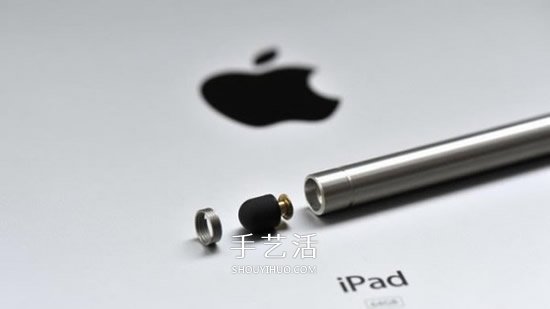

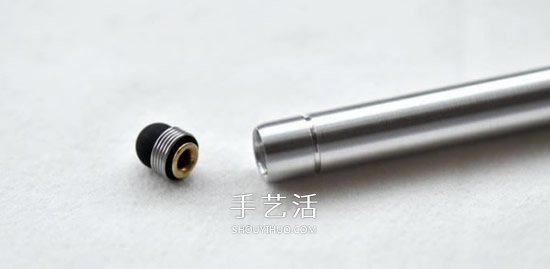

开始进行装配。

自制电容笔简单一点的 电容笔DIY图解教程

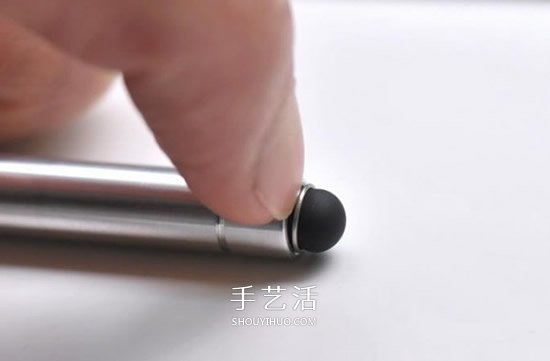

用铆钉和弹簧把笔头紧紧套住,然后往笔杆顶部平稳的塞入。

自制电容笔简单一点的 电容笔DIY图解教程

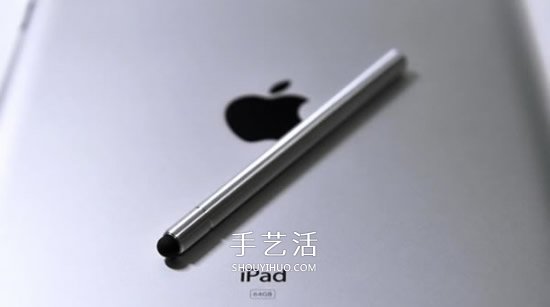

内置磁铁的电容笔就完工了。

既然用了bamboo stylus 的电容笔头,那就一下DIY自制的电容笔和工业产品的区别吧。

自制电容笔简单一点的 电容笔DIY图解教程

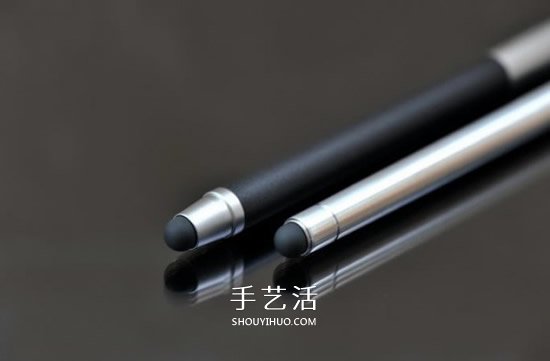

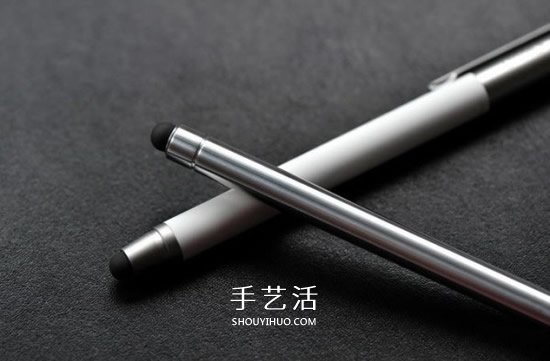

外观

自制电容笔简单一点的 电容笔DIY图解教程

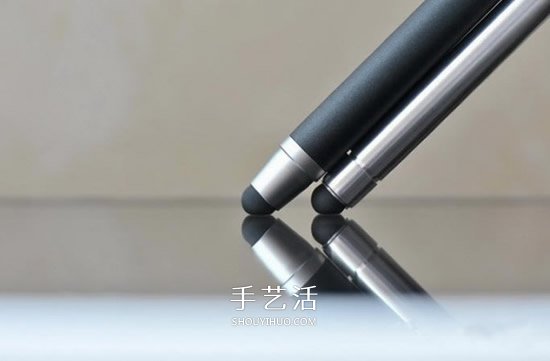

书写倾斜度比较。

自制电容笔简单一点的 电容笔DIY图解教程

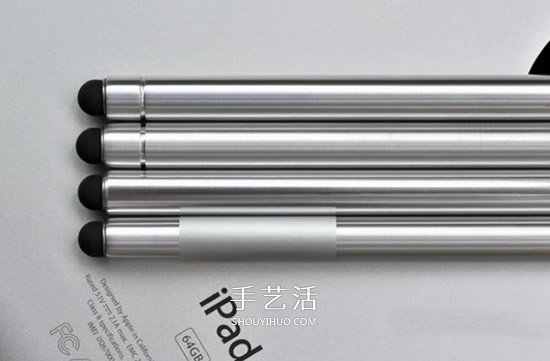

不同的打磨方法可以获得不同的手感及视觉效果。

自制电容笔简单一点的 电容笔DIY图解教程

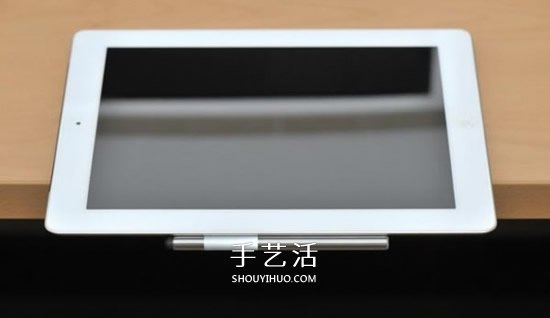

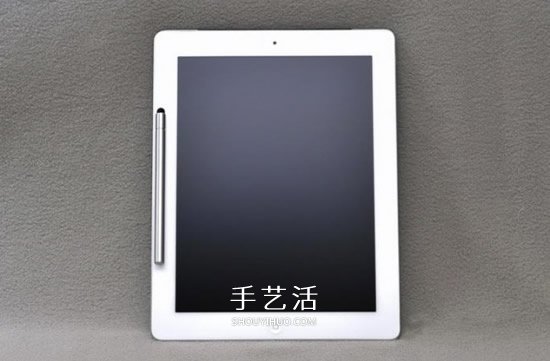

内置磁铁的自制电容笔牢牢的吸附在IPAD上。

自制电容笔简单一点的 电容笔DIY图解教程

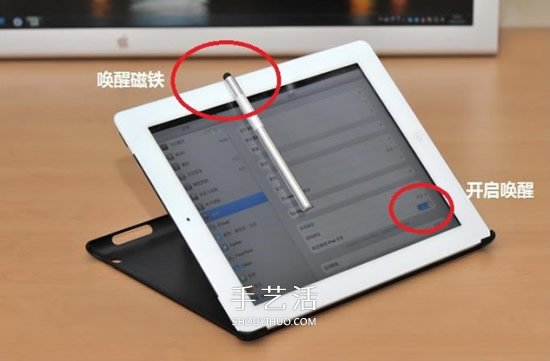

在通用设置中开启 “锁定/解锁ipad外壳” 按钮,然后将笔放在按键的右侧(有音量控制的一侧)就可以让其睡眠或唤醒了。

自制电容笔简单一点的 电容笔DIY图解教程

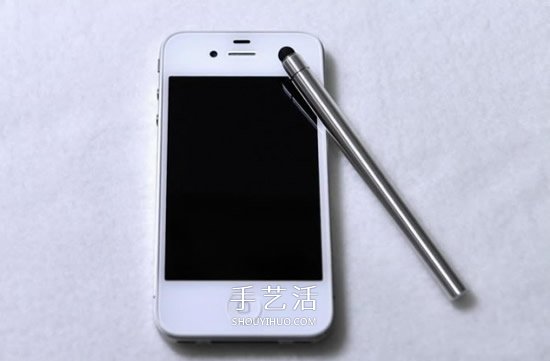

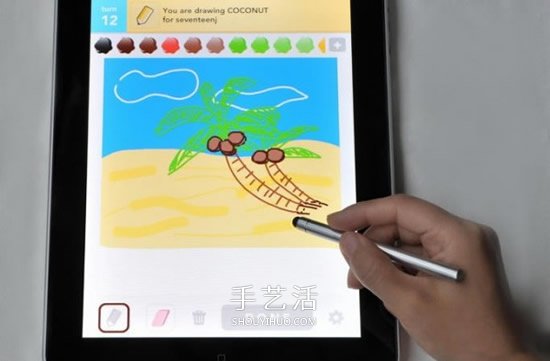

效果。

自制电容笔简单一点的 电容笔DIY图解教程

作品美图。

自制电容笔简单一点的 电容笔DIY图解教程

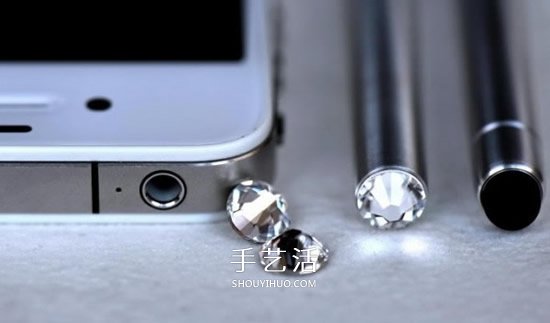

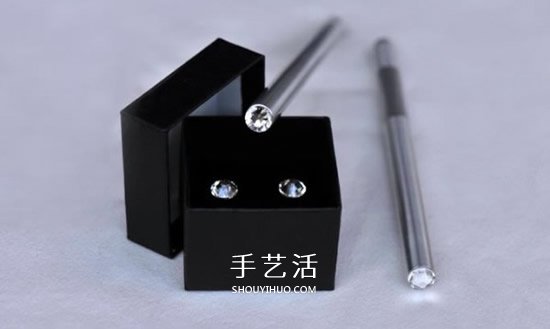

出个美钻系列 尽显高端奢华。

自制电容笔简单一点的 电容笔DIY图解教程

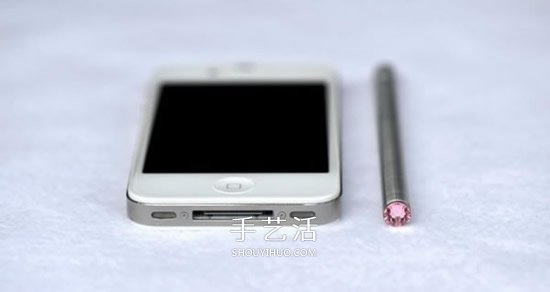

美钻系列2,尽显高端奢华。

自制电容笔简单一点的 电容笔DIY图解教程

美钻系列3,尽显高端奢华。

自制电容笔简单一点的 电容笔DIY图解教程

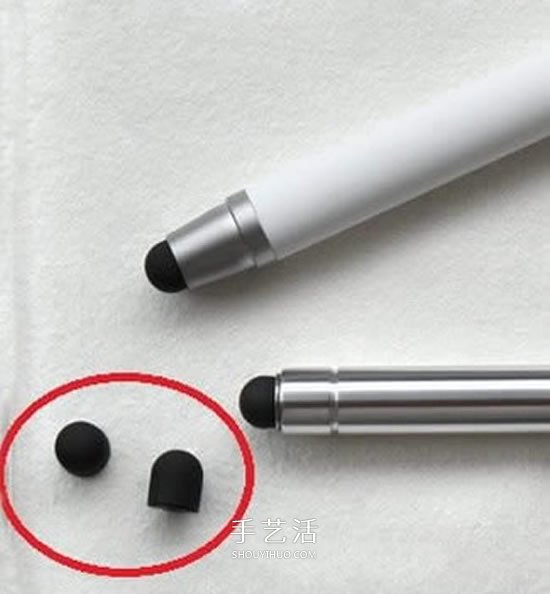

更换电容笔头也是非常简单的,就象拧一样。

自制电容笔简单一点的 电容笔DIY图解教程

当然切勿硬拔,否则电容笔就了。
