自制斯特林发动机模型制作过程带图纸

自制斯特林发动机模型制作过程带图纸

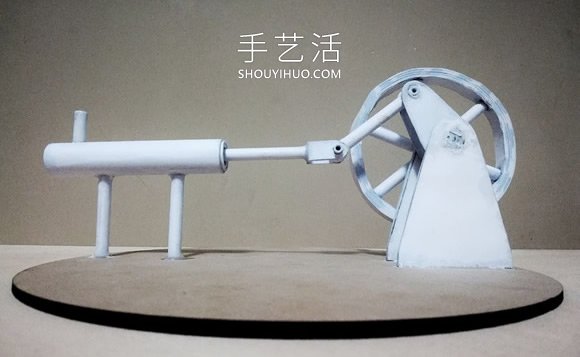

学家斯特林于1816年的,又被称为热气机。它是一种外燃,其效率一般介于汽油机与柴油机之间。分享一个教程,用纸做斯特林发动机,包括如何制作每个。小伙伴们是不是也有点小心动? 准备好材料,跟着下面的图解做做看这个斯特林发动机吧!~

提示:所有尺寸单位均为毫米。

自制斯特林发动机模型制作过程带图纸

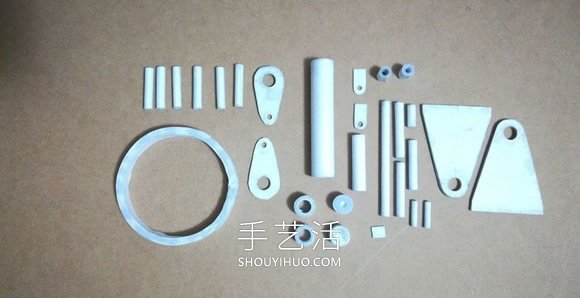

1.首先,我们开始制作手册中详细介绍的零件。手册地址:【斯特林发动机制作图纸下载】

自制斯特林发动机模型制作过程带图纸

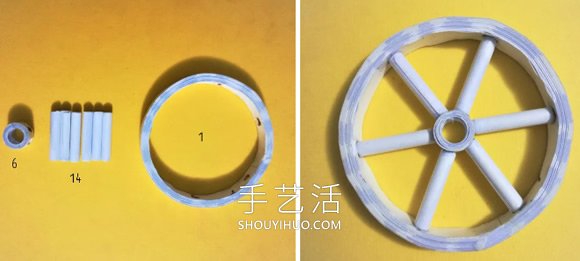

2.我们将使用左图部分零件制作轮子,用固定。

自制斯特林发动机模型制作过程带图纸

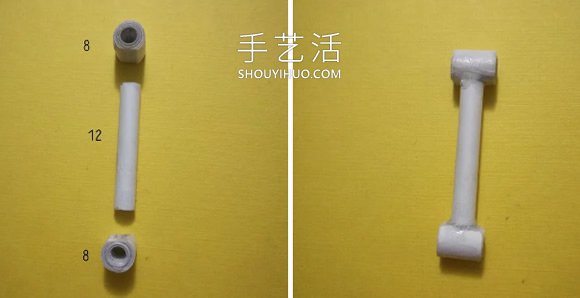

3.第一个连杆的制作。

自制斯特林发动机模型制作过程带图纸

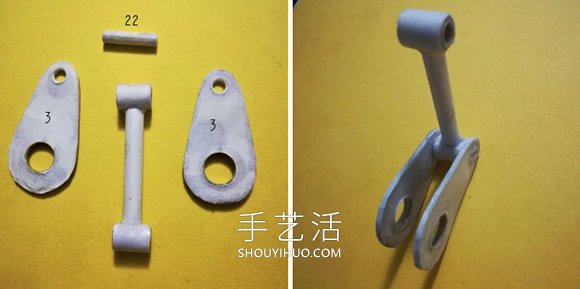

4.将其与联动杆连接,仅在小杆的末端使用强力胶水。

自制斯特林发动机模型制作过程带图纸

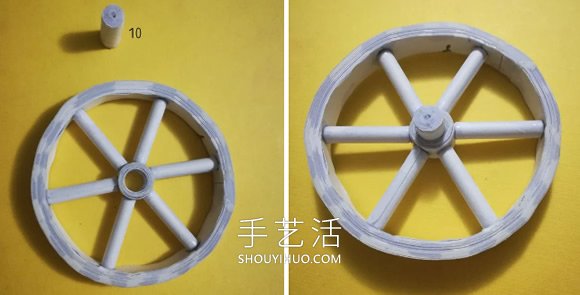

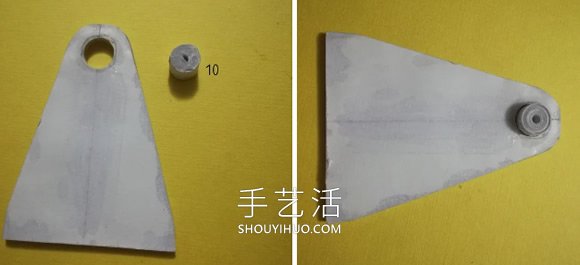

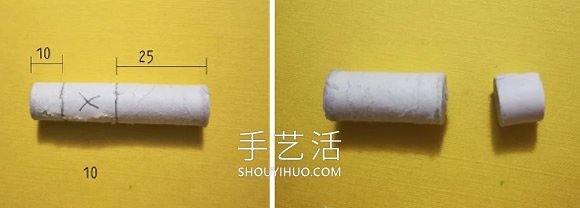

5.根据需要#10杆,大致如图所示。

自制斯特林发动机模型制作过程带图纸

6.轮轴将车轮与上一块的长杆连接起来。

自制斯特林发动机模型制作过程带图纸

7.轴的末端用#10小杆连接最后的#2块,不要使用强力胶。

自制斯特林发动机模型制作过程带图纸

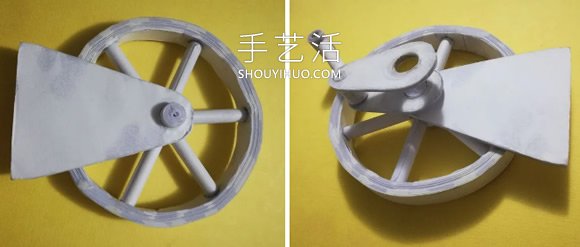

8.将#2件之一添加到上一个元素中(不要使用超级胶),现在添加曲柄,使用超级胶将其与杆的末端连接起来。用曲柄将小杆的一端连接起来,使用强力胶。

自制斯特林发动机模型制作过程带图纸

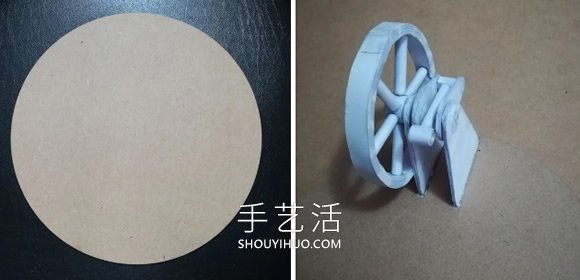

9.添加一个,将斯特林发动机固定在上面。

自制斯特林发动机模型制作过程带图纸

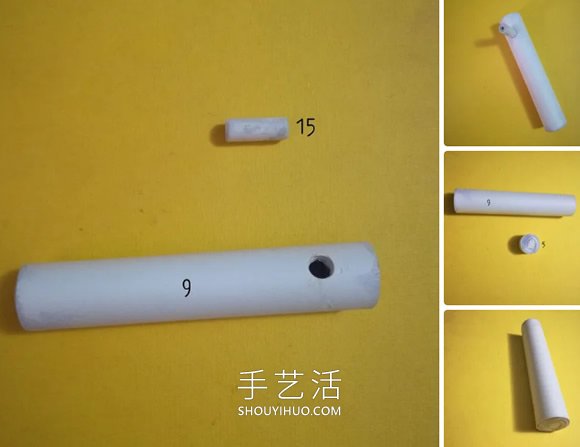

10.在#9零件中,我们必须在15mm处开一个6mm的孔,在这里我们将粘贴#15零件。

然后我们将用#5盖住圆柱的一端。

自制斯特林发动机模型制作过程带图纸

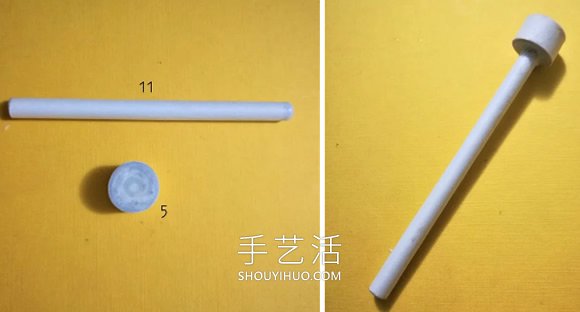

11.用上面的零件组合出活塞。

自制斯特林发动机模型制作过程带图纸

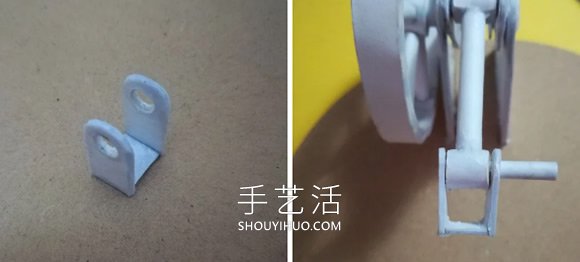

12.活塞连接。如上图连接,使用最后的#16杆。

自制斯特林发动机模型制作过程带图纸

13.汽缸和活塞。现在,我们将活塞与气缸和曲柄连接在一起。

首先,通过活塞轴插入零件#7,该零件将覆盖气缸的另一端。一旦完成,我们就可以将活塞轴连接到曲柄关节上。

自制斯特林发动机模型制作过程带图纸

14.现在,我们将#13零件作为圆柱体的支柱。

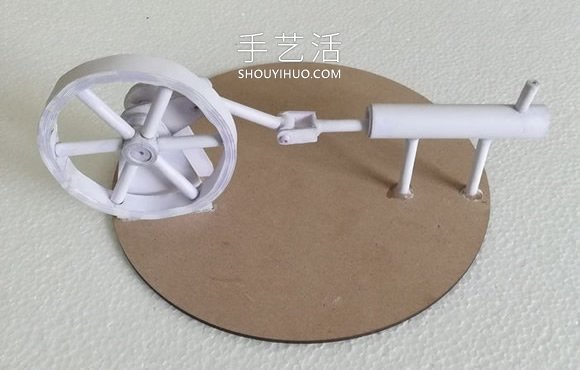

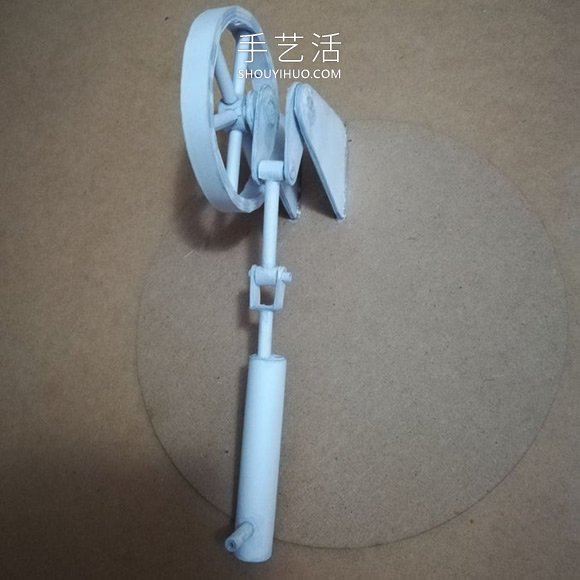

现在,我们可以将气缸连接到底座,计算出活塞完整行程所需的正确距离。

自制斯特林发动机模型制作过程带图纸

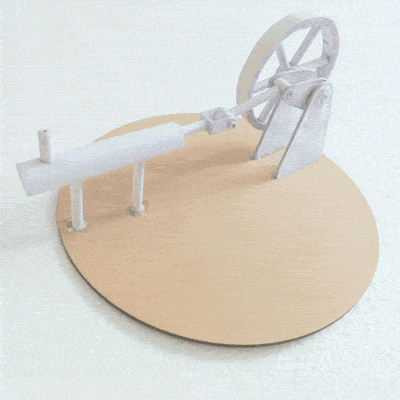

15.这是GIF,显示活塞的运行过程和车轮的运动~
